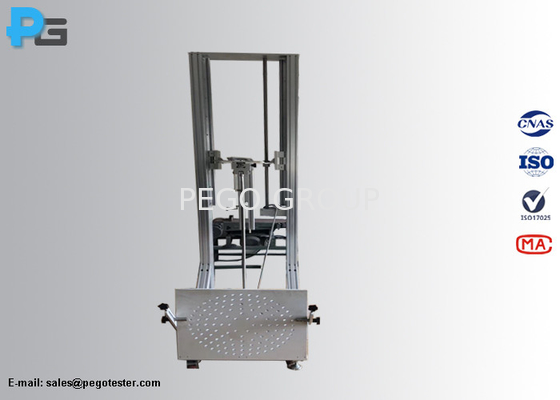

Appareil d'essai de l'impact mécanique par marteau à pendule IK01 (0,14J) à IK11 (50J) IEC62262
1. Introduction
L'appareil d'essai d'impact mécanique au marteau à pendule peut satisfaire aux prescriptions d'essai de la norme IEC 60068-2-75 Eha et de la norme IEC 62262.Les éléments de frappe pour IK07 (2J) à IK11 (50J) sont en acier, l'élément de frappe pour les essais IK01 à IK06 est en polymide et tIl y a un trou au milieu de l'élément de frappe pour fixation avec le tuyau d'oscillation, la masse équivalente n'est pas égale à la masse réelle de l'élément de frappe.et la masse des tuyaux d'oscillation est configurée selon la masse combinée des éléments de frappeLa plateforme d'essai est en alliage d'aluminium, avec quatre roues au bas, et l'ensemble du dispositif peut se déplacer librement.l'équipement est configuré avec un cadran pour indiquer la hauteur de chuteLa hauteur de déplacement peut être personnalisée pour s'adapter à différentes hauteurs de points d'impact.
Les essais IK01 à IK06 s'appliquent aux bouchons d'essai, aux prises, aux boulons de montage, aux glandes,couverturesLes essais IK07 à IK11 s'appliquent aux appareils d'éclairage, à l'appareil de recharge des véhicules électriques et aux appareils ménagers.
2. Paramètre
| Pipe de balancement |
Pipe en acier 1 (longueur: 1000 mm, diamètre extérieur: 15,9 mm, épaisseur: 1,5 mm) pour les énergies supérieures à 2J
Pipe en acier 2 (longueur: 1000 mm, diamètre extérieur: 9,0 mm, épaisseur: 0,5 mm) pour des énergies ne dépassant pas 2J
|
| Angle d'impact |
0 à 900 |
| Poussée de levage |
200 à 1200 mm |

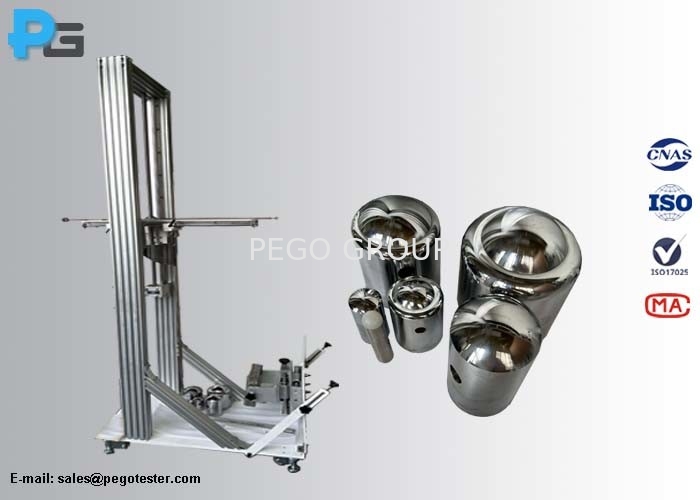

| Marteaux à choc |
Éléments de frappe: ≤1J pour les essais IK01 à IK06, en nylon
Éléments de frappe: 2J pour l'essai IK07, 5J pour l'essai IK08, 10J pour l'essai IK09, 20J pour l'essai IK10, en acier
|
| Masse équivalente des marteaux |
Le nombre total d'émissions de CO2 est calculé en fonction de la quantité de CO2 consommée. |
| Méthode de libération du marteau |
Libération manuelle |
| Fixtures de montage |
1) Conçu conformément à la figure D de la norme IEC 60068-2-75.3, appliquée aux essais IK01 à IK06
2) Plaque de montage plate pour les essais IK07 à IK10, angle réglable de 0 à 90°, équipée de trous de vis M6
|
3Questions fréquemment posées
1) Comment connaître la hauteur de chute?
Pego: l'appareil configure une diapositive pour indiquer la hauteur de chute.
| Hauteur de chute |
| Énergie/J |
0.14 |
0.2 |
(0,3) |
0.35 |
(0,4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Masse équivalente/kg |
0.25 |
(0,2) |
0.25 |
(0,2) |
0.25 |
(0,2) |
(0,2) |
0.25 |
0.25 |
Je ne sais pas.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Hauteur de chute ± 1% mm |
56 |
(100) |
80 |
(150) |
140 |
(environ 200 |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2Comment positionner l'échantillon?
Pego: l'équipement est configuré avec un dispositif de montage plat, pour tester des échantillons plus légers, ils peuvent être placés sur la plaque de montage.de sorte que l'échantillon puisse être fermement fixé sur la plaque de montage et peut être incliné de 0 à 90°Pour l'essai des échantillons lourds ou volumineux, ils peuvent être mis au sol. Pour l'essai IK01 à IK06, le dispositif de montage en contreplaqué est installé sur le dispositif de montage plat.
3) Comment éviter les effets secondaires?
Pego: Le marteau doit être maintenu après l'impact initial en saisissant l'élément de frappe à la main, en évitant le bras afin d'éviter toute distorsion.Les utilisateurs peuvent également utiliser le dispositif avec frein électronique, mais il existe un risque de déformation du bras d'oscillation.
Vous fournissez un service d'installation?
Pego: l'équipement n'aura pas besoin d'un service d'installation, nous expédierons l'équipement dans son ensemble.
