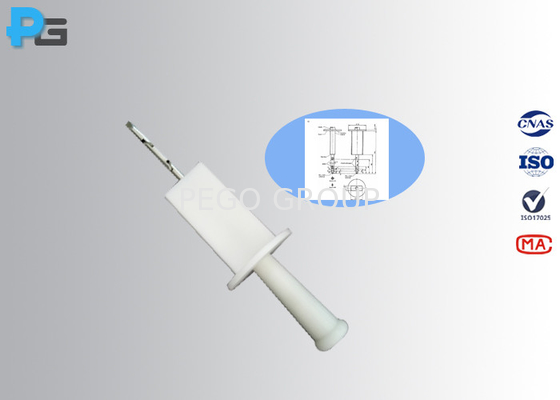

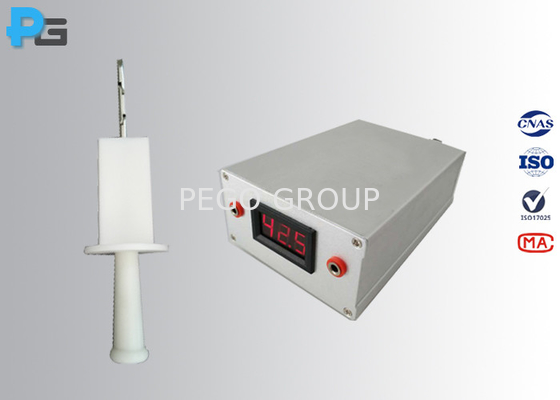

Équipement d'essai pour les connecteurs électriques IEC 62196 Probée à doigt B avec indicateur électrique de 42 V
1.Introduction de la sonde à doigt de test B:
La sonde à doigts de test B est un équipement de test de haute précision qui peut être utilisé pour tester les prises de courant et les connecteurs du véhicule. Elle est conçue strictement selon la figure 2 de la norme IEC 61032.et répond aux exigences de la clause 10 de la norme IEC 62196-1.1, UL507, UL1278 figure 8 et IEC60529 figure 2. La sonde à doigt d'essai est destinée à vérifier la protection de base contre l'accès aux pièces dangereuses,Il est également utilisé pour vérifier la protection contre l'accès avec un doigt..
La sonde à doigt d'essai B se compose d'un doigt, d'un déflecteur et d'une poignée isolée, et elle peut être personnalisée avec une pince d'alligator à l'extrémité de la poignée pour un test de résistance aux chocs électriques.Il peut également être personnalisé un trou fileté M6 à l'extrémité de la poignée pour équiper avec le dynamomètre de tir et de pousser ou personnalisé directement avec 10N propulseur pour le test de protection du boîtier.
2. Spécification du doigt d'essai articulé
| Modèle |
PG-TPB |
Les États membres doivent respecter les règles en vigueur en ce qui concerne la protection des consommateurs. |
Le nombre d'heures de travail est fixé par la loi. |
Les États membres peuvent prévoir des mesures de prévention et de prévention. |
| Taille de joint 1 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
30 ± 0.2 |
| Taille de joint 2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
60 ± 0.2 |
| Longueur du doigt |
80 ± 0.2 |
80 ± 0.2 |
100 ± 0.2 |
80 ± 0.2 |
| Taille de la pointe des doigts à la déviation |
180 ± 0.2 |
180 ± 0.2 |
- Je ne sais pas. |
180 ± 0.2 |
| de haute qualité, pour les machines à coudre |
R2 ± 0.05 |
R2 ± 0.05 |
R2 ± 0.05 |
R2 ± 0.05 |
| Filé de bout de doigt |
S4 ± 0.05 |
S4 ± 0.05 |
S4 ± 0.05 |
S4 ± 0.05 |
| Angle de coupe du bout des doigts |
37oNombre d'étoiles |
37oNombre d'étoiles |
37oNombre d'étoiles |
37oNombre d'étoiles |
| Conicité de la pointe des doigts |
14oNombre d'étoiles |
14oNombre d'étoiles |
14oNombre d'étoiles |
14oNombre d'étoiles |
| Diamètre |
F12 0 à 0.05 |
F12 0 à 0.05 |
F12 0 à 0.05 |
F12 0 à 0.05 |
| Diamètre de la section A-A |
F50 |
F50 |
- Je ne sais pas. |
F50 |
| Largeur de la section A-A |
20 à 0.2 |
- Je ne sais pas. |
- Je ne sais pas. |
20 à 0.2 |
| Diamètre du déflecteur |
F75 ± 0.2 |
F75 ± 0.2 |
F125 ± 0.2 |
F75 ± 0.2 |
| Épaisseur de la déviation |
5 ± 0.5 |
5 ± 0.5 |
- Je ne sais pas. |
5 ± 0.5 |
| La force |
- Je ne sais pas. |
- Je ne sais pas. |
- Je ne sais pas. |
10-30N |
| Conformité à la norme |
Pour les appareils électroniques |
Pour les véhicules à moteur |
Pour les appareils de type IEC60335 |
Pour les appareils électroniques |
3Figure de la sonde à doigt de test
4. FAQ
1) À quelle norme la sonde à doigt de test B est-elle conforme?
Réponse: Il peut répondre à la norme IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 etc.
2) La sonde à doigt de test B est-elle fournie avec le certificat d'étalonnage?
Réponse: Oui, il peut être fourni avec un certificat d'étalonnage de laboratoire tiers, mais le coût est facturé seul.
3) Quel est le délai d'exécution de la sonde B?
Réponse: Nous avons la sonde en stock, elle peut être livrée immédiatement.
La sonde est équipée d'un propulseur?
Réponse: Nous avons deux modèles à choisir, l'un est sans propulseur mais avec M6trou fileté à l'extrémité du manche, une autre est avec propulseur et le propulseur peut être personnalisé avec 10N, 50N, etc.
