R200 à R1600 Équipement d'essai de tubes oscillants pour les essais IPX3 et IPX4 destinés à vérifier l'enclos du véhicule électrique et de ses accessoires contre la pénétration d'eau
1- Introduction:
L'équipement d'essai de tube oscillant R200 à R1600 est conçu conformément à la clause 14 de la norme IEC 60529.2.3 et 14.2.4 pour les essais IPX3 et IPX4. L'essai IPX4 peut s'appliquer au connecteur de véhicule à usage extérieur, à la prise du véhicule électrique, à la prise de sortie du véhicule électrique, au boîtier des équipements d'alimentation du véhicule électrique et au boîtier du véhicule électrique conformément à la clause 12 de la norme IEC 61851.4.2 et à la clause 20 de la norme IEC 62196-1.2.

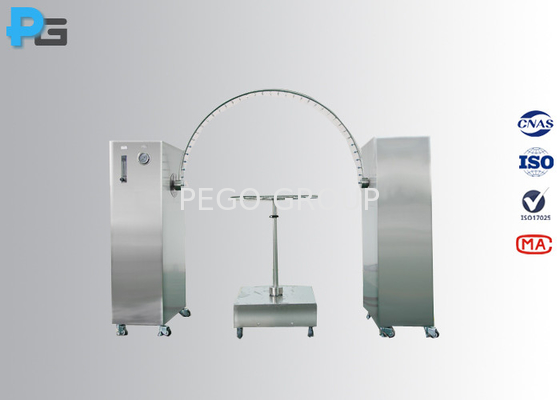

L'équipement est intégré avec des tubes oscillants (R200 à R1600), un tourne-disque, une double clochette (intégrée avec un réservoir d'eau, des unités de commande, des débitmètres, un manomètre, un filtre à eau, etc.).Le tube oscillant peut être remplacé pour s'adapter à divers échantillons. 4 rouleaux sont placés au bas du châssis pour le faire bouger facilement.
Pour l'essai IPX4, le tube oscillant comporte des trous de pulvérisation sur l'ensemble du 180° du demi-cercle, le débit total est réglé selon les exigences de la norme et mesuré avec un débitmètre.Le tube est fait osciller à travers un angle de presque 3600, 1800sur les deux côtés de la verticale, et le temps d'une oscillation complète (2*3600La durée de l'essai est de 10 minutes.
2. Caractéristiques
● Pour les essais IPX3 et IPX4
● La coque de l'équipement et le tourne-disque sont en acier inoxydable SUS304#, pour assurer l'étanchéité.
● Adopte une structure à deux piliers, facile à installer et stable en rotation.
● Équiper l'appareil de tringles réglables, ce qui facilite son déplacement.
● Mesures de filtration: un filtre standard de haute précision peut filtrer les impuretés dans l'eau du robinet; l'élément filtrant peut être remplacé régulièrement.
● Le réservoir d'eau est intégré à l'équipement, pour contrôler automatiquement le niveau d'eau à l'aide de la vanne à bille flottante.et d'alarme à haute ou basse température pour protéger contre les dommages causés par un niveau d'eau bas.
● Dispositif d'entraînement par tube oscillant: adopte le moteur de service Panasonic, avec des caractéristiques de faible bruit et de haute précision.
● Drive tourne-disque: adopte le moteur pas à pas de marque chinoise, peut ajuster la vitesse et l'angle par écran tactile, et contrôler automatiquement les directions (adapte aux échantillons pour faire un test en direct).
● Réglage de l'heure d'alimentation: éteinte: 0-999min-alimentation: 0-999min-alimentation: 0-999min
● Composants de commande: écran tactile de 7 pouces + PLC Panasonic.
● Pré-définir les procédures d'essai IPX3 et IPX4, les utilisateurs n'ont qu'à sélectionner le niveau d'étanchéité et l'équipement effectuera le test conformément aux exigences standard.
3. Paramètres
| Modèle |
Résistance à l'humidité |
| Radius du tube |
R1600, R1400, R1200, R1000, R800, R600, R400, R200 |
| Taille extérieure |
L'écart entre les deux types de véhicules est calculé à partir de l'écart entre les deux types de véhicules. |
| Taux de livraison |
0 à 10 L/min |
| Diamètre du plateau tournant |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Hauteur du plateau tournant |
1750 à 2350 mm |
| Aperture des buses |
0.4 mm |
| Diamètre intérieur du tube |
15 mm |
| Capacité du réservoir d'eau |
30 litres |
| Angle du tube |
1200(IPX3), 3600(IPX4) ou défini par l'utilisateur |
| Vitesse de rotation du tube |
4s pour 2*1200, 12s pour 2*3600ou utilisateur défini |
| Matériau du tube |
SUS304 en acier inoxydable |
| Vitesse de rotation du plateau tournant |
1 à 5 r/min |
| Capacité de charge maximale du plateau tournant |
50 kg ou plus |
| Méthode de rotation du tourne-disque |
Alternation avant ou avant et arrière |
| Protéger |
Fuite électrique, hydropénie, court-circuit |
| Puissance de travail |
AC 220V/50Hz, 1KW (câble en direct + câble neutre + câble de terre de protection) |
| Conditions de travail |
5°C à 35°C (température), ≤ 85% (R.H.), 86 kPa à 106 kPa (pression) |
4Questions fréquemment posées
1) Pouvons-nous sélectionner le rayon du tube oscillant?
Pego: Oui, l'utilisateur ne peut acheter que le tube oscillant souhaité. L'équipement peut être configuré avec différents rayons de tube oscillant pour adapter l'échantillon.
2) Y a-t-il une différence sur le tube oscillant pour les tests IPX3 et IPX4?
Pego: Oui, conformément aux prescriptions standard: pour le test IPX3, le tube oscillant comporte des trous de pulvérisation sur un arc de 60° de chaque côté du point central; pour le test IPX4,le tube oscillant a des trous de pulvérisation sur tout le 180° du demi-cercleLe tube oscillant conçu par Pego peut être utilisé pour effectuer des tests IPX3 et IPX4 avec le même tube oscillant.
3) Pouvons-nous personnaliser la capacité de charge du tourne-disque?
Pego: Oui, le tourne-disque ordinaire peut supporter les échantillons avec un poids inférieur à 50 kg, mais nous soutenons le service personnalisé.
4) Quel type d'eau peut être utilisé?
Pego: l'eau de pureté est recommandée à l'avance, ce qui réduira le risque d'obstruction de la buse. mais dans la pratique, l'eau du robinet est utilisée au maximum, l'équipement configure 2 filtre à eau.
Quelle est la stabilité de la double colonne?
Pego: Notre conception est assez stable, et le bas des deux colonnes est équipé de roues, ce qui permet aux utilisateurs de déplacer librement l'équipement.verrouiller les roues et les pieds tasses stabiliseront l'équipement sur une surface plane.
6) L'eau peut-elle être recyclée?
Non, il s'agit d'un équipement de type ouvert, l'eau ne peut pas être recyclée.équipement de type chambrePour l'option.
7) Veuillez fournir le service d'installation sur place.
Pego: En fait, l'équipement n'aura pas besoin d'un service d'installation sur place.
8) Quelle est la période de garantie? et comment pouvons-nous obtenir le service après-vente?
Pego: La période de garantie est de 12 mois à compter de la réception des marchandises par l'utilisateur. 95% des problèmes après-vente peuvent être résolus par notre équipe d'ingénieurs par le service à distance.Les clients recevront une réponse dans les 24 heures suivant la déclaration du problème.D'après notre expérience, la plupart des problèmes peuvent être éliminés avec les conseils de notre ingénieur, seule une petite partie des problèmes sont causés par une défaillance des pièces,C'est parce que nous utilisons les composants de marqueSi les pièces sont endommagées, nous enverrons une nouvelle pour les remplacer, les nouvelles pièces seront chargées gratuitement pendant la période de garantie.Et aussi notre équipe eigneer vous apprendra à remplacer les pièces endommagées.
