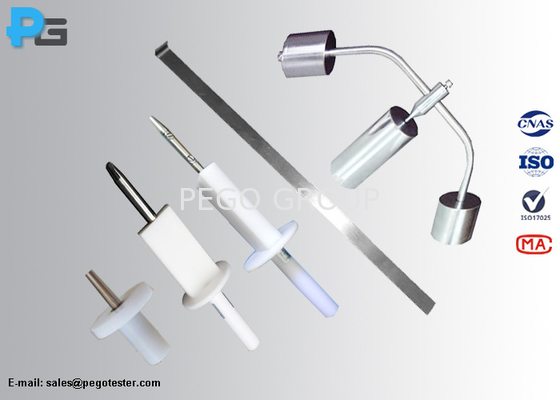

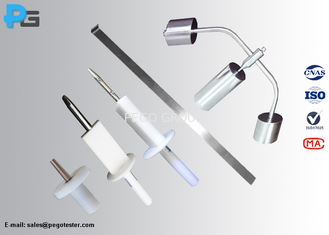

IEC60601-1 Ensembles de sondes d'essai pour la vérification des ouvertures dans les boîtiers des équipements ME

La norme IEC 60601-1, paragraphe 5.9.2.1 et figure 6

La figure 2A de la norme IEC60950-1

La figure 2 de la norme IEC 61032

Objet:identifier les parties accessibles de l'équipement mécanique

Les spécifications:

1) Diamètre de la dactylogrypose: Φ12 mm

2) Longueur de la dactylogryposis: 80 mm

3) Diamètre du déflecteur. Φ50 mm

4) Longueur du déflecteur: 100 mm

La norme IEC 60601-1, paragraphe 5.9.2.1

La norme IEC60950-1 prévoit la clause 2.1.1.1

Objet: vérifier les ouvertures empêchant l'entrée du doigt d'essai standard

Spécification: la taille est identique à celle de la sonde d'essai B, mais sans joints, une force de 30 N est appliquée.

La figure 7 de la norme IEC 60601-1

La clause 9 de la norme IEC60065 est remplacée par la suivante:1.7 et figure 4

Objet: vérifier les ouvertures de ME EQUIPMENT en question

Les spécifications:

1) Longueur: 180 mm

2) Largeur: 8 mm

3) Longueur du crochet: 5 mm

4) Épaisseur: 1 mm

5) Matériau: acier inoxydable SUS304

Objet: vérifier l'ouverture des parties internes qui peuvent être touchées

Les spécifications:

1) diamètre: 4 mm

2) Longueur: 100 mm

3) Matériau: tige métallique, poignée en nylon

4) Force recommandée: 0N, 10N

La norme IEC 60601-1, paragraphe 8.4.2 d) et figure 8

La figure 2B de la norme IEC60950-1

La figure 9 de la norme IEC 61032

Objet: vérifier l'ouverture des parties internes qui peuvent être touchées

Les spécifications:

1) Diamètre: Φ3 mm (tête), Φ4 mm (queue)

2) Longueur de la sonde: 15 mm

3) Diamètre du déflecteur: Φ25 mm

4) Épaisseur du déflecteur: 4 mm

Objet: vérifier l'isolation de l'équipement ME et sa résistance à la chaleur

Les spécifications:

1) Diamètre de la boule: 5 mm (R2,5 mm)

2) Pression d'essai: 20 N ± 0,2 N

3) Matériau: acier inoxydable

4) Support de l'échantillon: Φ50 mm de longueur 100 mm, cylindre tranchant (configuré avec un trou pour insérer le thermocouple)
