Système de test de goniophotomètre LED

Système d'essai goniophotomètre LED pour la répartition de l'intensité lumineuse

Introduction:

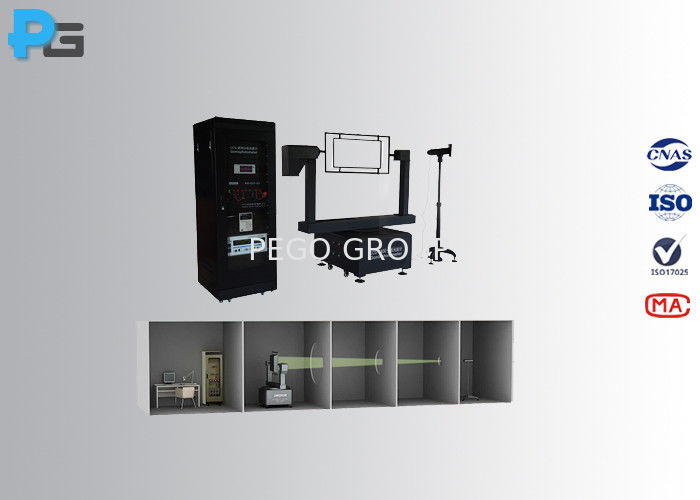

Le système d'essai PG-1900 Goniophotometer (système d'essai de distribution de l'intensité lumineuse) est conçu conformément à la norme LM-79 et CIE concernant les solutions d'essai C-γ et B-β, largement utilisées pour tester les LED, HID,CFL et autres appareils d'éclairageLes paramètres de mesure comprennent la courbe de répartition de l'intensité spatiale, la courbe de répartition de l'intensité spatiale de la section transversale,courbe de répartition isoluxLa courbe de limitation de la luminosité, le flux lumineux de surface, l'efficacité des luminaires, la classe d'éblouissement UGR, le flux lumineux total, le flux lumineux effectif, le facteur d'utilisation, etc.Toutes les données d'essai peuvent être enregistrées sous forme de fichier IES qui peut entrer directement dans Dialux, les données peuvent également être produites sous forme de fichiers PDF et Excel à des fins d'analyse.

1)Pour les luminaires d'intérieur: rapport lumineux à la hausse, rapport lumineux à la baisse, rapport hauteur d'espacement maximale admissible, courbe de limitation des luminaires, facteur d'utilisation, tableau d'estimation budgétaire.

2)Pour les projecteurs: demi-angle latéral des pics, données de distribution de l'intensité lumineuse de type B, données de distribution du flux lumineux de zone, courbe de l'intensité lumineuse spatiale.

3) Pour l'éclairage de rue: ratio de hauteur d'espacement maximal admissible, ratio de lumière vers le haut, ratio de lumière vers le bas, flux de zone, intensité lumineuse, facteur d'utilisation.

Exigences du laboratoire:

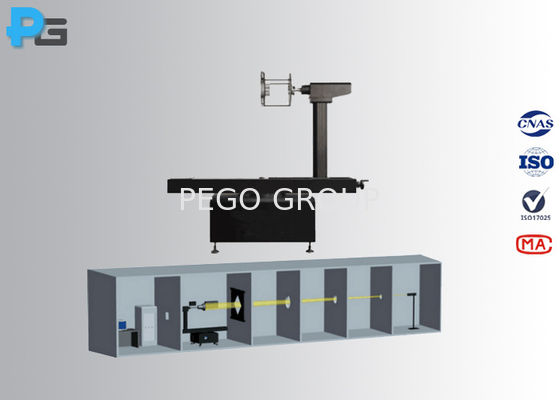

1) Dimensions de la pièce obscure: 3m ((H) * 2,5m ((W) * 15m ((L) au-dessus, ou conçues selon la taille de la lampe et la taille du laboratoire.La console tournante et le détecteur sont placés dans la pièce obscure.Le plafond et le sol doivent être revêtus d'une peinture sombre et terne., ou être couvert d'un tapis noir ou d'un tissu noir.

2) Salle de contrôle: 2,5 m ((H) * 3 m ((W) * 3 m ((L). L'armoire de commande, l'ordinateur et l'imprimante sont placés dans la salle de contrôle.

3) La température de la pièce sombre doit être réglée par un climatiseur conformément aux exigences du CIE.

4) Pego fournira un soutien à la conception de laboratoire selon les conditions réelles après confirmation de la commande.

Paramètres:

1) Distance d'essai: 2 m à 15 m (selon la taille de la lampe et celle du laboratoire)

2) La version anglaise du logiciel peut fonctionner dans Win7 ou Win XP

3) Dimensions maximales de la lampe (avec appareil de lampe): φ 1500 mm, 50 kg, 300 V/500 w

4) Serrures pour le montage de lampes:

Rapport d'essai:
