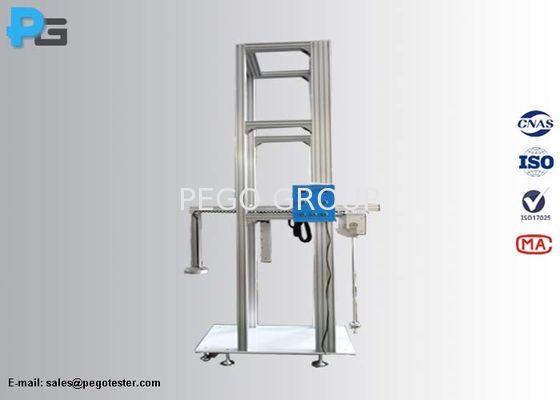

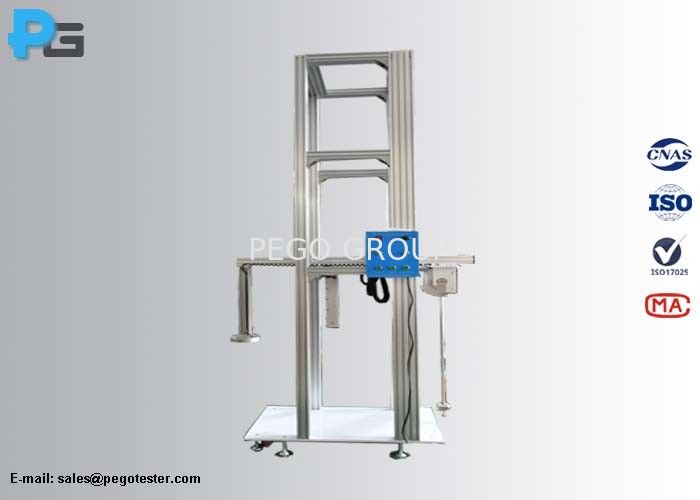

Équipement de test d'impact au marteau IK08 à IK11

Équipement d'essai d'impact mécanique IK08 à IK11 pour tester la résistance mécanique de l'enceinte des VECS

1. Introduction

L'appareil d'essai d'impact mécanique IK est conçu selon les normes CEI62262, CEI60068-2-75 Test Eha et Test Ehc, et peut répondre aux exigences d'essai de la norme CEI61851-1. Conformément aux exigences de la norme, l'enceinte externe de l'équipement d'alimentation des VE doit résister aux essais d'impact mécanique IK08 et supérieurs. Cet équipement peut effectuer des essais d'impact verticaux et pendulaires, ce qui signifie que les surfaces verticales et horizontales de l'équipement d'alimentation des VE peuvent être impactées.

Cet équipement est composé deéléments de frappe( (5J/1,7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), tubes oscillants, glissières et banc d'essai. Les éléments de frappe fonctionnent avec les tubes oscillants pour effectuer des essais d'impact au marteau pendulaire IK08 à IK11. Les éléments de frappe fonctionnent avec les glissières pour effectuer des essais d'impact au marteau vertical IK07 à IK11. Le banc d'essai est en alliage d'aluminium. Avec quatre roues en bas, de sorte que l'ensemble de l'appareil peut se déplacer librement.

2. Paramètre

Caractéristiques des éléments de frappe
Énergie/J	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Masse équivalente±2%kg	1.7	5	5	10
Matériau	acier
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
l/mm	Dépend

Hauteur de chute

Degrés de protection contre les impacts mécaniques externes

3.  Questions fréquemment posées

1). Qu'est-ce que le 2 en 1 ?

Pego : il s'agit d'un équipement 2 en 1, capable d'effectuer à la fois des essais au marteau vertical et des essais au marteau pendulaire. Ils partagent le même banc d'essai et fonctionnent indépendamment.

2). Pourquoi faut-il 2 jeux d'éléments de frappe ?

Pego : parce que la masse réelle de l'élément de frappe pour l'essai d'impact pendulaire n'est pas la même que la masse réelle de l'élément de frappe pour l'essai d'impact vertical. La masse équivalente du marteau vertical est égale à la masse réelle des éléments de frappe. La masse équivalente du marteau pendulaire est composée de la masse réelle des éléments de frappe, de la masse du tube oscillant et des écrous, etc. De plus, le marteau vertical et le marteau pendulaire présentent des différences d'aspect, voir les images ci-dessous.

3). Pourquoi faut-il un équipement 2 en 1 ?

Pego : l'équipement 2 en 1 combine le marteau vertical et le marteau pendulaire en un seul équipement. En pratique, le marteau vertical est utilisé sur la surface horizontale, et le marteau pendulaire est utilisé sur la surface verticale. L'utilisateur n'a pas besoin de retourner l'échantillon pour impacter différentes surfaces avec cet équipement 2 en 1. Dans les cas où l'échantillon est trop lourd pour être retourné, l'appareil 2 en 1 est plus pratique.

4). Cet équipement a-t-il une fonction de protection contre les impacts secondaires ? Pego : nous considérons cela comme une fonction optionnelle, l'utilisateur peut mentionner cette fonction lors d'une demande de renseignements. L'utilisateur peut arrêter l'impact secondaire à la main, ou installer un frein électrique pour arrêter l'impact secondaire. 5). Comment libérer les éléments de frappe ?

Pego : Libération électromagnétique du marteau vertical et libération manuelle du marteau pendulaire.
