Appareil d'essai d'impact sur boule d'acier

Appareil d'essai d'impact de bille d'acier pour tester la résistance mécanique des enceintes

1. Introduction

Un échantillon constitué d'une enceinte complète est maintenu dans sa position normale, une bille d'acier lisse et pleine de 50 mm de diamètre et d'une masse de 500 g±25 g est autorisée à tomber librement à partir du repos sur une distance verticale de 1,3 m sur l'échantillon. De plus, la bille d'acier est suspendue par une corde et balancée comme un pendule afin d'appliquer un impact horizontal sur les surfaces verticales, tombant sur une distance verticale de 1,3 m sur l'échantillon. Alternativement, l'échantillon est tourné de 90 degrés autour de chacun de ses axes horizontaux et la bille est lâchée comme dans le test d'impact vertical. Le test d'impact est appliqué à la face d'un tube cathodique, à la vitre de l'équipement, à la surface de l'enceinte de l'équipement fixe et à un écran plat.

Le test d'impact de bille est destiné à répondre aux exigences d'essai de la clause 4.13.4 (a) de la norme CEI 60598-1, de la clause 4.2.5 de la norme CEI 60950-1, de la clause 10.2.6.2 de la norme AS-NZS61439.4 et de la clause 15.3.3 de la norme CEI 60601-1. Il permet de vérifier si les enceintes des équipements ME, des équipements informatiques et des luminaires pour service intensif ont une résistance mécanique suffisante pour protéger contre les risques inacceptables.

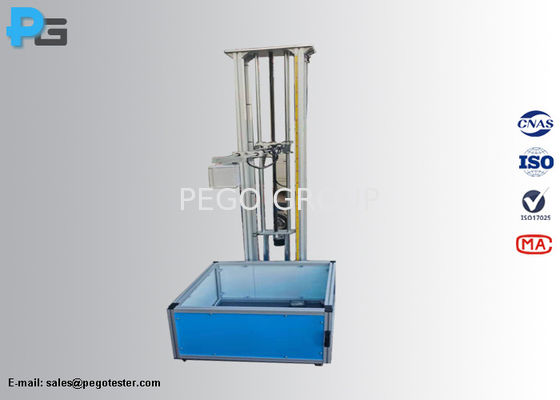

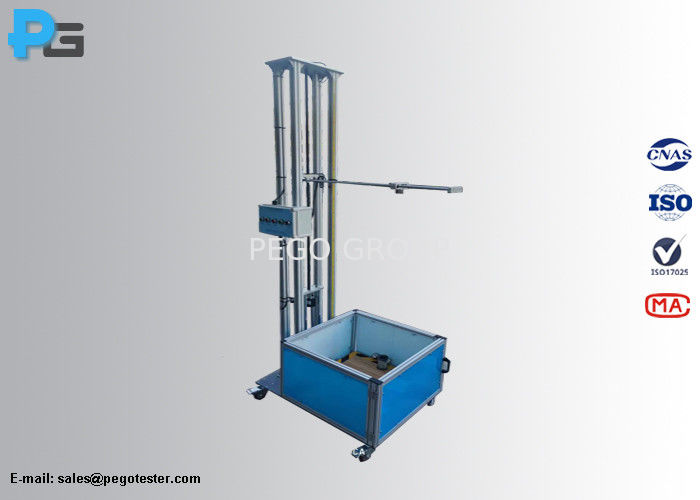

L'appareil d'essai d'impact de bille d'acier peut effectuer à la fois un test d'impact vertical sur les surfaces horizontales des enceintes et un test d'impact pendulaire sur les surfaces verticales des enceintes. La hauteur de la course peut être personnalisée en fonction du DUT.

2. Spécifications

3. Questions fréquemment posées

1). Notre DUT est plus grand que ce que vous avez mentionné dans la fiche technique, pouvons-nous utiliser cet équipement ?

 Pego : Oui, l'équipement peut être personnalisé en fonction des échantillons, et la hauteur de la course est réglable entre 1,3 m et une extrémité supérieure.

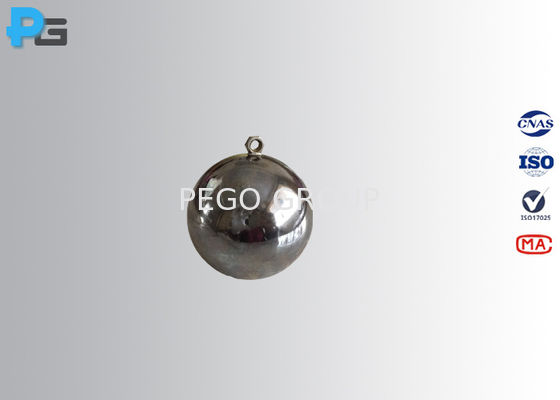

2). Pouvons-nous acheter uniquement la bille d'impact ?

Pego : Oui, la bille d'impact en acier peut être vendue séparément.

3). Comment emballez-vous l'équipement ?

Pego : L'équipement sera emballé dans une caisse en bois et expédié dans son ensemble.
