Norme: | IEC60529 | Catégorie d'IP d'essai: | IPX3, IPX4 |
---|---|---|---|
Matériel: | Inoxydable SUS304, en laiton | Configuration: | bec de pulvérisation, boîte de contol (, mesure de pressue, débitmètre, réservoir d'eau) |
Surligner: | Équipement d'essai du bec de pulvérisation IPX3,Équipement d'essai d'IP de bec de pulvérisation,Équipement d'essai du bec de pulvérisation IPX4 |

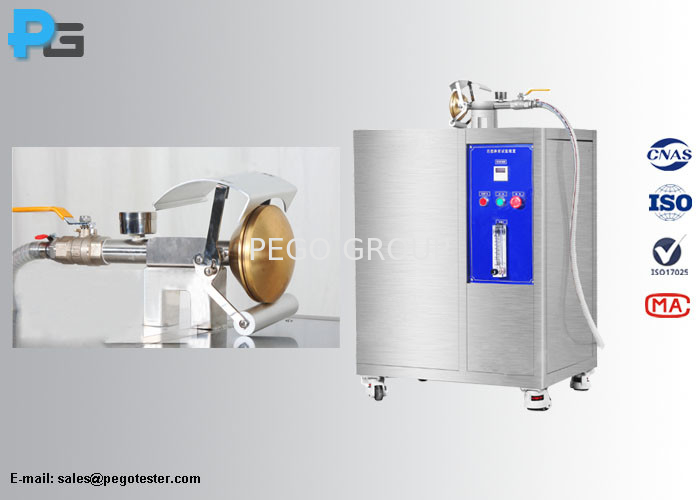

Équipement d'essai de bec de la pulvérisation IEC60529 pour IPX3 et IPX4 l'essai, bec de pulvérisation avec la boîte de contrôle
1. Introduction
L'équipement de test de bec de la pulvérisation IPX3/4 peut répondre à l'exigence IEC60529 des clauses 14.2.3 et 14.2.4 et schéma 5, c'est lui est de s'appliquer pour vérifier la protection contre l'eau de pulvérisation (IPX3) et éclabousser l'eau (IPX4) pour l'échantillon de grande taille. L'équipement est consisté par le bec de pulvérisation, le réservoir d'eau et la boîte de contrôle. Cet équipement est de simuler les conditions pleuvantes pour vérifier la représentation physique des appareils d'éclairage, de l'appareil électroménager, des pièces d'auto et etc. extérieurs.
2. Caractéristiques
●Pour les essais IPX3 et IPX4.
●Le bec de pulvérisation est traité par technologie de commande numérique par ordinateur, la tête est faite en laiton pur, et la surface miroir-est polie. Le bouclier mobile est fait d'aluminium, et les autres pièces sont faites d'acier inoxydable SUS304.
●La surface de la tête de bec est pulvérisée avec un revêtement antirouille, qui peut effectivement empêcher le filigrane sur la surface du bec de produire la patine et d'affecter l'aspect.
●Le bec de pulvérisation a 121 trous avec le diamètre 0.5mm (1 trou au centre, aux cercles intimes 1 de 12 trous à 300 4 externes cercles de lancement, de 24 trous à lancement 150), répondent complètement à l'exigence d'IEC60529.
●La boîte de contrôle inclut la minuterie, le bouton de commutateur électrique, le bouton d'arrêt d'urgence, le bouton marche et le débitmètre.
3. Spécifications
Taille externe (L*W*H) |
870mm*600mm*950mm (boîte de contrôle) 370mm*115mm*165mm (bec de pulvérisation) |
Diamètre de bec de pulvérisation | 102mm |
Nombre de trous | 121 |
Diamètre de trou | Φ0.5mm |
Position de trous |
1 trou au centre cercles intimes 1 de 12 trous au lancement 300 4 cercles externes de 24 trous au lancement 150 |
Diamètre extérieur de l'admission de l'eau | Φ16mm |
Diamètre extérieur de conduite d'eau | Φ28mm |
Débit | 10L/min±5% |
Méthode d'ajustement de débitmètre | Ajustement manuel |
Gamme de pression de l'eau | 50-150Kpa |
Affichage de débitmètre | Compteur de débit en verre |
Capacité de réservoir d'eau | 150L |
Puissance fonctionnante | 220V/50Hz |
Source d'eau |
1). L'utilisateur est requis de configurer une source d'eau pour l'équipement au site d'installation, avec de la pression d'eau pas moins que 0.2Mpa, et installe un robinet de 4/8 pouce. 2). Le robinet n'est pas plus de 2 mètres à partir de l'équipement |
Condition pour le site | La terre est de niveau, le drainage est dégagé, la terre et les murs sont imperméabilisés, et le drain de plancher ou le fossé de drainage est placé |
