Appareil d'essai de flexion des câbles de connexion de plug-in et de véhicule du véhicule électrique pour l'essai de flexion
1Introduction d'un appareil d'essai de flexion des câbles
L'appareil d'essai de flexion du cordon est conçu conformément à la figure 20 de la clause 26.4 de la norme IEC 62196-1 et au tableau 14.il est appliqué pour effectuer un essai de flexion de la charge mécanique des accessoires non rechargeables de la fiche EV et du connecteur du véhicule.
Méthode d'essai:
L'échantillon est fixé à l'élément oscillant de l'appareil de manière à ce qu'au milieu du mouvement, le câble soit chargé d'un poids,et un courant égal au courant nominal de l'accessoire est passé à travers les conducteurs, la tension entre elles étant la tension nominale, le membre oscillant est déplacé vers l'arrière et vers l'avant sous un angle de 90° (45° de chaque côté de la verticale),le nombre de flexions étant 20000 et la vitesse de flexion 60 par minuteAprès l'essai, les échantillons ne doivent présenter aucun dommage au sens du présent document.
Structure du bâtiment
L'équipement adopte une structure de support au sol et est contrôlé par PLC et écran tactile.Équiper avec 4 rouleaux pour faire la machine se déplace facilement.
2. Spécification de l'appareil d'essai de flexion du câble
| Système de commande |
PLC + écran tactile |
| Mode de conduite |
Servo moteur |
| Vitesse d'essai |
60 cycles/min |
| Indicateur d'angle |
0-3600, en acier inoxydable |
| Angle de balancement |
90°, ± 450sur les deux côtés depuis la verticale ou sous n'importe quel angle souhaité |
| Nombre d'essais |
0~999999. Par défaut standard: 20000 cycles |
| Charge |
Pour les appareils de traitement des gaz, la valeur de l'énergie utilisée est déterminée en fonction de l'énergie utilisée. |
| Poids |
20N, 25N, 50N, 75N, 100N ou peut être personnalisé |
| Serre à échantillon |
Fermeture mécanique |
| Puissance de travail |
220 V/50 Hz |
Tableau 14 - Essai de flexion de la charge mécanique
| Courant nominal (A) |
Force (N) |
| Jusqu'à et y compris 20 |
20 |
| De 21 à 32 y compris |
25 |
| De 33 à 70 y compris |
50 |
| De 71 à 250 y compris |
75 |
| De 251 à 400 y compris |
100 |
| D'un montant de 401 à 500 y compris |
120 |
| De 501 à 600 y compris |
140 |
| De 601 à 800 y compris |
180 |

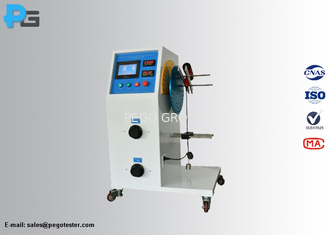

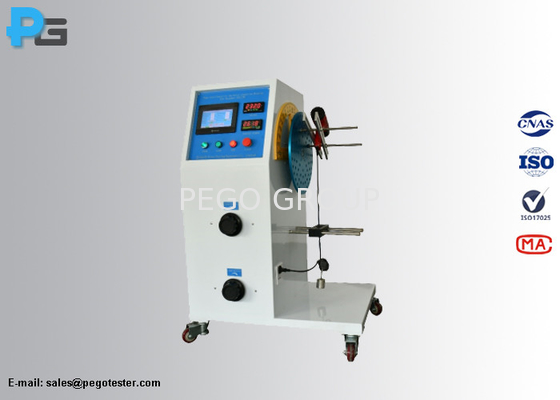

3. Image de l'appareil d'essai de flexion du câble
4. FAQ
1) L'appareil d'essai de flexion du cordon est-il muni d'un certificat d'étalonnage?
Réponse: Oui, il sera livré avec le certificat d'étalonnage, le coût est supplémentaire.
2) Quel est l'angle de balancement?
Réponse: L'angle peut être réglé 0-3600Le taux de conversion est de 90%.0, ± 450sur les deux côtés par rapport à la verticale ou à n'importe quel angle souhaité).
3) Quelle est la vitesse?
Réponse: La vitesse peut être réglée de 0 à 60 cycles/min.
4) Quel emballage sera utilisé pour l'expédition?
Réponse: L'appareil sera emballé dans un boîtier en bois.
5) Comment pouvons-nous commander cet article?
Réponse: s'il vous plaît envoyer une enquête à nous, notre vendeur vous contactera dans les 24 heures.
