IEC 62196-1 Équipement d'essai environnemental pour véhicules électriques Appareil d'essai de pression de boule

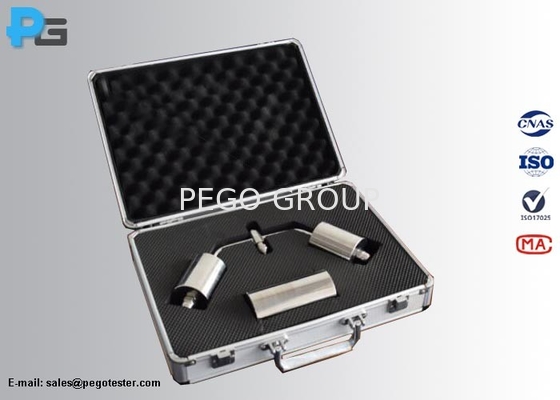

Appareil d'essai de la pression de boule en acier inoxydable

1. Introduction

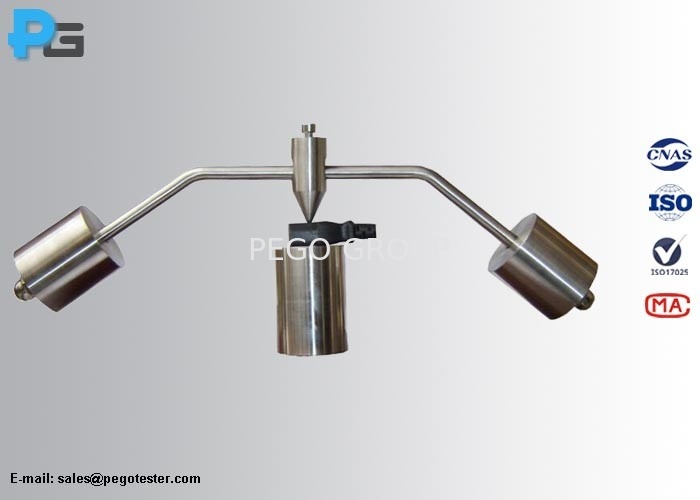

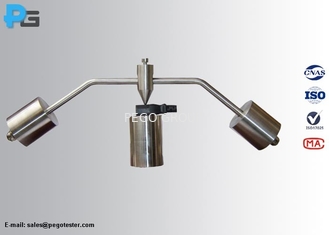

Le testeur de pression à billes est un instrument conçu pour tester la résistance thermique des prises électriques et des prises électriques ménagères.et il est exigé par les nombreuses exigences de la norme telles que la clause 29 de la CEI 62196-1.3, IEC60335, IEC60601, GB4706.1 et etc. Il peut simuler le fait de retirer la fiche et de la rebrancher, d'appliquer une pression et de détecter les caractéristiques de la résistance à la température du produit.Le testeur de pression à bille est équipé d'une bille en acier inoxydable de 5 mm, avec une pression maximale appliquée de 20 N±0,2 N; le support d'échantillonnage a un diamètre de 50 mm et une longueur de 100 mm, avec un trou de mesure de la température à l'intérieur pour l'analyse de la résistance thermique.

2Principe de l'essai:

La surface de la pièce à tester est placée en position horizontale et une boule en acier de 5 mm de diamètre est pressée contre la surface avec une force de 20 N.L'essai est effectué dans un appareil de chauffage à une température de 75 °C ± 2 °C.. La boule est retirée après 1 h et le diamètre de l'empreinte faite par la boule est mesuré. Une empreinte de plus de 2 mm de diamètre constitue un défaut.

3Paramètres:

4- Certificat:
