Testeur de la durée de vie de la prise de sortie de la prise du véhicule électrique pour les essais de capacité de rupture et de fonctionnement normal
1. Introduction du testeur de durée de vie des prises de courant
Le testeur de durée de vie des prises est conçu pour satisfaire aux prescriptions de l'IEC 60884-1, clause 20/21, de l'IEC 60309-1, clause 20/21 et de la VDE0620,et il est également requis par la norme IEC62196-1 clause 22/23. il convient à l'essai de la capacité de fonctionnement et de rupture normales des prises électriques ou des connecteurs du véhicule et de la sortie ou de l'entrée du véhicule.Son but est de vérifier si la prise est capable de résister aux dommages mécaniques et à la fatigue électrique lors d'une utilisation normale, et s'il y a des phénomènes d'adhérence ou des phénomènes de fermeture ou de déconnexion prolongée, vérifier s'il y a une usure excessive et d'autres conséquences néfastes.Équipé d'une charge de puissance (résistive), il peut faire des tests en direct, le fonctionnement normal et le test d'endurance à la rupture.
La machine d'essai est entraînée par des servomotors, et auxiliaire avec un électromagnéte pour entraîner l'ensemble de rails coulissants équipé de luminaires (X, Y,L'axe Z peut être réglé) pour effectuer un mouvement linéaire réciproque pour compléter les actions de connexion et de déconnexion de la prise; Sa fréquence d'action et son temps d'allumage et d'arrêt sont réglés et contrôlés par PLC et écran tactile, ce qui est simple à utiliser, pratique et fiable à contrôler.
2. Paramètre du testeur de durée de vie des prises de courant:
| Unité de commande |
PLC + écran tactile de 7 pouces |
| Stations d'essais |
1) 6 postes de travail: 3 postes de travail pour les prises et prises, 3 postes de travail pour les interrupteurs
2) Les dispositifs de fixation sur le poste de travail pour les interrupteurs peuvent être remplacés pour s'adapter aux interrupteurs à bascule, aux interrupteurs à clous et aux interrupteurs d'auto-récupération.
|
| Conducteur d'essai |
Servo moteurs (6 postes de travail entraînés indépendamment) |
| Structure en mouvement |
Barre à vis à bille équipée d'un entraînement à glissement linéaire |
| Vitesse d'essai |
1-80 mm/s (réglable indépendamment pour chaque poste de travail) |
| Voyage d'essai |
1-200 mm (réglable), l'espace entre la prise et la prise ≥ 60 mm |
| Méthode d'essai |
indépendamment ou simultanément (l'une des stations s'arrête anormalement, l'autre station peut fonctionner normalement) |
| Temps d'essai (temps d'allumage et d'arrêt de la puissance) |
0-99s (réglable) |
| Temps d'essai |
1-999999 (Chaque station compte indépendamment, et la machine s'arrête automatiquement lorsque le décompte atteint la valeur définie) |
| Montage de pièces |
1) les axes X, Y et Z sont réglables.
2) Le siège de fixation peut être déplacé vers le haut et vers le bas, vers la droite et vers la gauche, vers l'avant et vers l'arrière pour s'adapter à des échantillons de différentes formes.
|
| Fonction d'alarme |
1) détecte indépendamment s'il y a du courant dans le circuit d'essai, et détecte intelligemment la mort de soudage, la non-conductivité et l'alimentation à long terme.Se souvenir du nombre de morts de soudage et les temps non conducteurs et faire un bourdonnement d'alarme.
2) Lorsqu'un échec de test survient, la machine peut détecter et couper rapidement la puissance de charge.
3) Chaque poste de travail est équipé d'un dispositif de protection contre le court-circuit.
|
| Dimension |
L1200 mm*W200 mm*H1500 mm |
| Puissance de travail |
Pour les appareils à commande numérique |

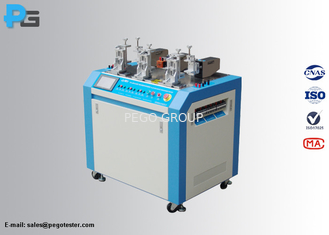

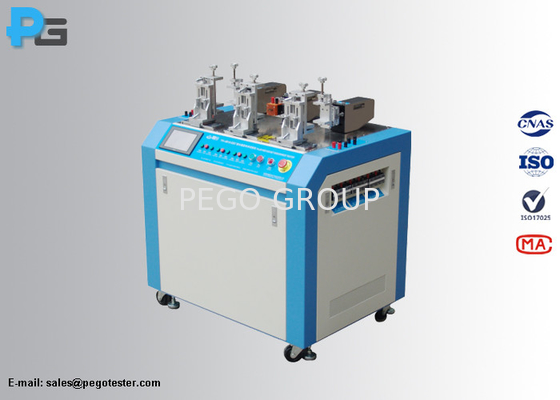

3. Photo du testeur de durée de vie de la prise de prise de commutateur:
