IEC 62196-1 Machine d'essai de l'étanchéité des tubes oscillants IPX3 et IPX4 pour véhicules électriques
1. Introduction de la machine d'essai étanche à tube oscillant:
La machine d'essai de l'étanchéité des tubes oscillants est conçue conformément à la figure 4, point 14, de la norme IEC 60529.2.3 et 14.2.4, et il est exigé par la norme IEC62196-1 clause 20.2Il est appliqué pour vérifier la protection contre les éclaboussures (IPX3) et les éclaboussures d'eau (IPX4), et largement utilisé dans les industries du véhicule électrique, des bouchons et des collecteurs, de l'électronique, des luminaires,composants électriques, pièces automobiles et etc..L'équipement d'essai d'étanchéité IPX3 et IPX4 est constitué de tubes oscillants (R200 à R1600), de plateau tournant, de réservoir d'eau, d'unités de commande (écran tactile + PLC), de débitmètre, de manomètre de pression, etc.Le tube oscillant est en acier inoxydable SUS304.
IPX3: le tube oscillant a des trous de pulvérisation sur un arc de 60° de chaque côté du point central (les autres trous sont bloqués), le débit total est réglé selon les exigences standard,l'enceinte à tester est placée au centre du demi-cercle, le tube est fait osciller sous un angle de 120°, 60° de chaque côté de la verticale, le temps d'une oscillation complète (2*120°) étant d'environ 4 s et la durée de l'essai de 5 min.Puis tournez la coque de 90° dans la direction horizontale, et testé pendant 5 min, le rayon maximal admissible du tube oscillant est de 1600 mm.
IPX4: le tube oscillant comporte des trous de pulvérisation sur l'ensemble du 180° du demi-cercle, le débit total est réglé selon les prescriptions de la norme et mesuré avec un débitmètre.Le tube est fait osciller à travers un angle de près de 360°, 180° de chaque côté de la verticale, le temps d'une oscillation complète (2*360°) étant d'environ 12 s. La durée de l'essai est de 10 min.Le support de l'enceinte d'essai doit être perforé pour éviter qu'il ne devienne une barrière d'eau.; faire pivoter le tube d'oscillation au maximum dans chaque direction, de sorte que la coque soit éclaboussée dans toutes les directions.
2. Caractéristiques de la machine d'essai étanche à l'eau des tubes oscillants:
● Pour les essais IPX3 et IPX4
● La coque de l'équipement et le tourne-disque sont en acier inoxydable SUS304#, pour assurer l'étanchéité à la rouille.
● Adopte une structure à deux piliers, facile à installer et stable en rotation.
● Équiper l'appareil de tringles réglables, ce qui facilite son déplacement.
● Le réservoir est sous l'équipement, pour contrôler automatiquement le niveau d'eau à l'aide de la soupape à bille flottante, et une alarme à haut ou bas niveau pour protéger contre les dommages causés par un faible niveau d'eau.
● Dispositif d'entraînement par tube oscillant: adopte le moteur de service Panasonic, avec des caractéristiques de faible bruit et de haute précision.
● Drive tourne-disque: adopte le moteur pas à pas de marque chinoise, peut régler la vitesse et l'angle par écran tactile, et contrôler automatiquement les directions (adapte aux échantillons pour faire un test en direct).
● Réglage de l'heure d'alimentation: éteinte: 0-999min-alimentation: 0-999min-alimentation: 0-999min
● Composants de commande: écran tactile de 7 pouces + PLC Panasonic.
3. Paramètre de la machine d'essai étanche à l'eau de tube oscillant
| Modèle |
Résistance à l'humidité |
| Radius du tube |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Taille extérieure (L*W*H, m) |
4 fois 3,2 fois 2.8 |
36 fois 3 fois 2.6 |
3.2 fois 2.4 fois 2.4 |
2.85 fois 2,02 fois 2.350 |
2.4*1.8*2 |
2 fois 1, 4 fois 1.8 |
/ |
/ |
| Taux de livraison (L/min) |
0 à 10 |
0 à 10 |
0 à 6 |
0 à 6 |
0 à 4 |
0 à 3 |
/ |
/ |
| Diamètre du tourne-disque (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Hauteur du plateau tournant (mm) |
1750 à 2350 |
1750 à 2350 |
1350 à 1950 |
1300 à 1700 |
950 à 1550 |
550 à 1000 |
/ |
/ |
| L'ouverture des buses (mm) |
0.4 |
| Diamètre intérieur du tube |
15 mm |
| Capacité du réservoir d'eau |
30 litres |
| Angle du tube |
1200(IPX3), 3600(IPX4) ou défini par l'utilisateur |
| Vitesse de rotation du tube |
4s pour 2*1200, 12s pour 2*3600ou utilisateur défini |
| Matériau du tube |
SUS304 en acier inoxydable |
| Vitesse de rotation du plateau tournant |
1 à 5 r/min |
| Capacité de charge maximale du plateau tournant |
50 kg ou plus |
| Méthode de rotation du tourne-disque |
Alternation avant ou avant et arrière |
| Protéger |
Fuite électrique, hydropénie, court-circuit |
| Puissance de travail |
AC 220V/50Hz, 1KW (câble en direct + câble neutre + câble de terre de protection) |
| Conditions de travail |
5°C à 35°C (température), ≤ 85% (R.H.), 86 kPa à 106 kPa (pression) |
| Les accessoires |
Filtre à eau*1, aiguille d'essai*100, câble à trois cœurs*1 (3 m) |
| Source d'eau |
1) L'utilisateur doit configurer une source d'eau pour l'équipement sur le site d'installation, avec une pression d'eau d'au moins 0,2 MPa, et installer un robinet de 4/8 pouces.
2) Le robinet ne doit pas être situé à plus de 2 mètres de l'équipement
|
| Exigences relatives au site |
Le sol est plat, le drainage est sans obstacle, le sol et les murs sont imperméables, et le drain de sol ou fossé de drainage est fixé |
| Exigence de commutateur de puissance |
1) L'utilisateur est tenu de configurer l'interrupteur de protection contre les fuites d'air de la capacité correspondante pour l'équipement sur le site d'installation,et cet interrupteur doit être indépendant pour l'utilisation de l'équipement
2) Il est interdit d'utiliser des interrupteurs à couteaux ou des prises électriques
3) L'interrupteur de protection contre les fuites d'air ne doit pas être situé à plus de 2 mètres de l'équipement
|
| Radius (mm) |
Pour les appareils électroniques |
Résistance à l'humidité |
| Nombre de trous ouverts |
Débit total d'eau |
Nombre de trous ouverts |
Débit total d'eau |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

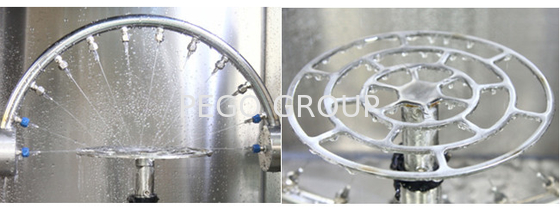

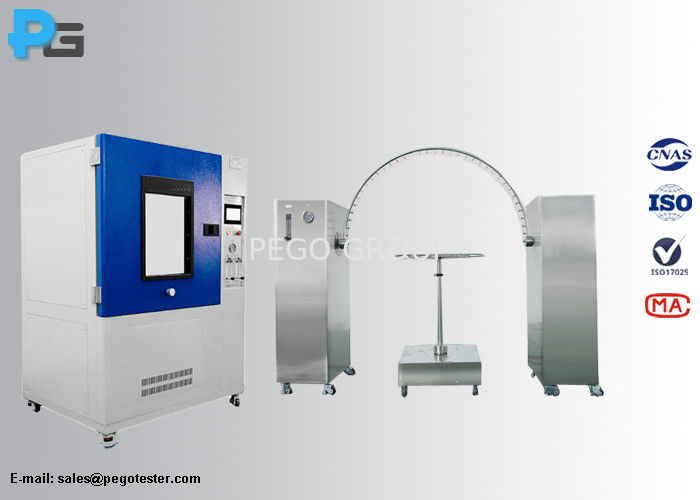

4. Image de la machine d'essai étanche au tube oscillant
5Liste de la machine d'essai de l'étanchéité des tubes oscillants
| 1 |
Boîte de colonne |
2 |
| 2 |
Tubes de balancement |
1 |
| 3 |
Disque tournant |
1 |
| 4 |
Aiguille bleue |
100 |
| 5 |
Bouton en acier inoxydable |
plusieurs |
| 6 |
0.35mm Aiguille |
1 |
| 7 |
Sceaux à anneaux O |
1 |
| 8 |
clé anglaise Allen |
1 |
| 9 |
Écrans pour tubes d'altération |
6 |
| 10 |
Tubes à anilox |
6m |
| 11 |
Partie d'accrochage |
4 |
| 12 |
Filtreur |
1 |
| 13 |
Détecteur de déchets |
1 |
