ISO 16750-4 Chambre d'essai contre les chocs d'eau glacée pour l'essai du système ou du composant d'un véhicule routier
1. Introduction
La chambre d'essai de choc par eau glacée est conçue pour satisfaire aux exigences d'essai deLa norme ISO16750-4 prévoit que les produits doivent être soumis à un contrôle de conformité.4.2 et à l'article 5.4.3L'équipement peut effectuer séparément les essais d'éclaboussure et les essais d'immersion.et chauffer à Tmax pendant 1 heure (ou jusqu'à ce que la température DUT soit stabilisée)Le réservoir d'immersion (réservoir d'eau froide) se trouve sous la chambre de chauffage lors de l'exécution de l'essai de plongée.le DUT doit fonctionner dans la chambre de chauffage à Tmax pendant 1 heure (ou jusqu'à stabilisation de la température du DUT), le dispositif étant toujours opérationnel, le plonger pendant 5 min dans un réservoir d'eau froide à une profondeur ≥ 10 mm.
L'essai de choc par eau glacée est destiné à simuler un choc thermique induit par l'eau froide et s'applique aux produits situés dans les zones d'éclaboussures du véhicule.Le but est de simuler l'éclaboussure d'eau froide sur un système ou un composant chaudLes modes de défaillance sont les fissurations mécaniques des matériaux ou les défaillances de l'étanchéité causées par différents coefficients de dilatation de température.L'essai par éclaboussure et l'essai par immersion sont deux méthodes alternatives pour effectuer l'essai de choc par eau glacée..
2. Caractéristiques
● Pour les essais d'éclaboussures et d'immersion en eau glacée
● Les parois intérieures de la chambre sont en acier inoxydable SUS316#, pour assurer l'étanchéité.
● Matériau d'isolation thermique: coton en fibre de verre à haute densité pour assurer l'isolation thermique et maintenir une température équilibrée et stable dans la chambre.

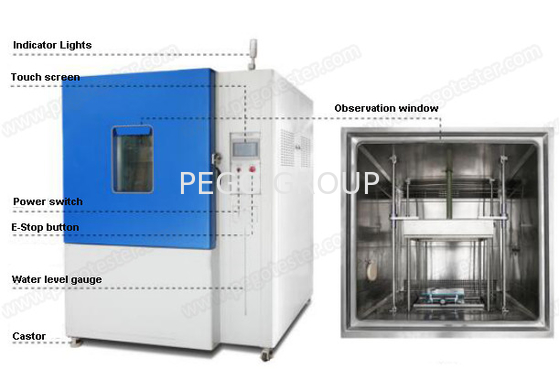

● Équiper la porte d'une fenêtre d'observation transparente (verre creux trempé à plusieurs couches) et d'un éclairage LED, ce qui permet d'observer la situation interne de l'essai.
● Le trou d'essai (diamètre 100 mm) est installé sur le côté gauche du dispositif et peut être utilisé pour les lignes d'alimentation ou de signalisation externes;
Les composants électriques sont fabriqués par LS, Omron, etc. Le processus de câblage répond aux exigences des normes nationales chinoises,la disposition de la carte électrique est raisonnable, le câblage est ferme, et le marquage est clair.
● Le système de refroidissement de l'équipement est installé en bas. Le compresseur adopte la marque française Taikang pour assurer l'effet de refroidissement et la fiabilité.la méthode de condensation est refroidie par air, et le réfrigérant respectueux de l'environnement R404R est utilisé.L'ensemble du système a passé le test de fuite sous pression 48H pour confirmer que le système de réfrigération peut fonctionner de manière stable pendant une longue période. L'échangeur de chaleur du boîtier est fabriqué en acier inoxydable SUS316# pour éviter la corrosion par l'eau salée;
● Essai par éclaboussures d'eau glacée: l'embout est fixé sur le côté droit de la chambre d'essai; la distance de pulvérisation est réglée en déplaçant l'échantillon
● Le jet de fente est fabriqué en SUS316 et est strictement conçu selon la figure 4 de l'ISO16750-4.
● Essai d'immersion: l'essai d'immersion n'est pas effectué simultanément avec l'essai de pulvérisation d'eau glacée.et peuvent être transférés directement de la chambre d'essai au réservoir d'immersionLe temps d'immersion peut être réglé entre 1 et 5 minutes, le nombre de cycles peut être réglé entre 1 et 999 fois et le temps de récupération de la température dans le réservoir d'eau est de 30 minutes.
●L'équipement a pour fonction de nettoyer automatiquement les conduites et la boîte intérieure.
3. Paramètres
| Dimension de la chambre de chauffage | L1000mm*D1000mm*H1000mm |
| Dimension globale | L1600 mm*D1950 mm*H2300 mm |
| Dimension du panier suspendu | L500 mm*D500 mm*H500 mm |
| Dimension du réservoir d'immersion | L600mm*D600mm*H600mm |
| Capacité de charge du panier suspendu | 50 kg ou plus |
| Volume du réservoir d'immersion | Approximativement 200 L |
| Paramètres de l'essai par éclaboussures: |
| Une buse de pulvérisation | L'éclairage de l'appareil doit être de type LED.
 |
| Position de la buse | Côté droit de la chambre intérieure
|
| Distance de la buse au dispositif soumis à l'essai | (325±25) mm (réglage par voie orale) |
| Plage de température (chambre de chauffage) | NT1 résistance à l'humidité |
| Taux de chauffage | NT1 température de l'air |
| Température de l'eau d'éclaboussure | 0°C à +4°C |
| Taux de refroidissement | +25°C à 2°C ≤ 60 min |
| Flux d'eau | (3 à 4) L/3s |
| fluide d'essai | Eau désionisée ou +3% de poussière fine de l'Arizona (l'utilisateur prépare la poussière)
* peut être recyclé |
| Temps d'injection par cycle (30 min) | 3s, temps d'intervalle:29min57s (réglage à l'écran tactile) |
| Nombre de cycles (essai par éclaboussure) | 100 (réglage de l'écran tactile) |
| Paramètre de l'essai de plongée: |
| fluide d'essai | Eau désionisée; +5% de NaCl peut-être ajouté |
| Température de l'eau | 0°C à +4°C |
| Vitesse de levage du panier suspendu (durée de transition) | ≤ 20S |
| Temps d'immersion | 1-99 min (réglable) |
| Nombre de cycles (essai en immersion) | 1-99 (réglable) |
| l'uniformité de la température de l'eau du réservoir d'immersion | ± 0,5°C |
| Méthode de refroidissement à température d'eau | Refroidissement par eau de circulation par conduites |
| Méthode de mélange des poussières | Mélange d'eau de circulation par conduites |
| Tableau de l'échantillon | À soulever |
| Puissance de travail | 380V/50Hz (3 fils de phase 4 + sol de protection) |
4Questions fréquemment posées
1) L'équipement doit-il être installé?
Pego: Non, l'équipement sera expédié en entier, l'utilisateur peut effectuer le test directement après avoir reçu l'équipement.
2) L'équipement rouille-t-il?
Pego: Non, la coque de la chambre et le réservoir d'immersion sont en acier inoxydable SUS316#, par rapport à l'acier inoxydable SUS304, le matériau SUS316 est plus résistant à la corrosion.
3) Quelle est la période de garantie? et comment pouvons-nous obtenir le service après-vente?
Pego: La période de garantie est de 12 mois à compter de la réception des marchandises par l'utilisateur. 95% des problèmes après-vente peuvent être résolus par notre équipe d'ingénieurs par le service à distance.Les clients recevront une réponse dans les 24 heures suivant la déclaration du problème.D'après notre expérience, la plupart des problèmes peuvent être éliminés avec les conseils de notre ingénieur, seule une petite partie des problèmes sont causés par une défaillance des pièces,C'est parce que nous utilisons les composants de marqueSi les pièces sont endommagées, nous enverrons une nouvelle pour les remplacer, les nouvelles pièces seront chargées gratuitement pendant la période de garantie.Et aussi notre équipe eigneer vous apprendra à remplacer les pièces endommagées.
