IEC 60884-1 Figure 13 Appareil de vérification de la résistance de la prise de sortie à la contrainte latérale

IEC 60884-1 Figure 13 Appareil de vérification de la résistance de la prise de sortie à la contrainte latérale

1. Introduction

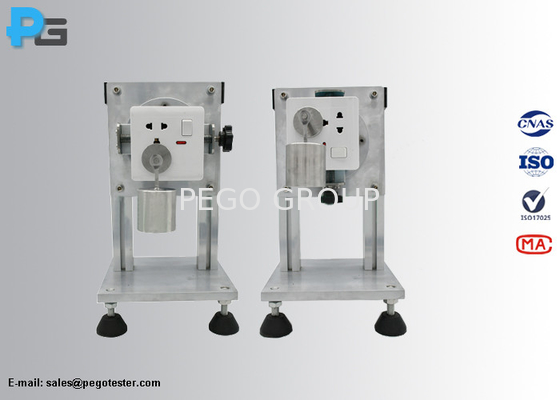

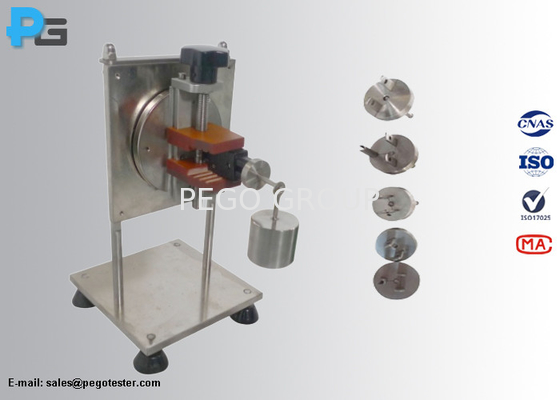

L'appareil d'essai de contrainte latérale est destiné à vérifier la résistance à la contrainte latérale de la sortie de prise conformément à la clause 13.14/figure 13 de la norme IEC60884-1 et à la VDE0620, It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

Chaque spécimen est monté sur une surface verticale avec le plan traversant les contacts horizontaux de la prise.Le dispositif est retiré après 1 min et la prise est tournée de 90 degrés sur la surface de montage. L'essai est effectué quatre fois, et la prise de courant est tournée de 90° après chaque prise. Pendant l'essai, le dispositif ne doit pas se détacher de la prise de courant.Après les essais, les prises ne doivent présenter aucun dommage au sens de la présente norme.

2. Paramètres
