IEC 60884-1 Figure 41 Appareil d'essai sous pression à haute température pour l'essai des coques isolantes à broches

IEC 60884-1 Figure 41 Appareil d'essai sous pression à haute température pour l'essai des coques isolantes à broches

1. Introduction

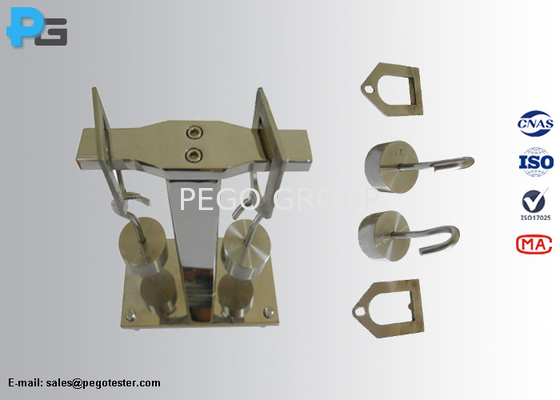

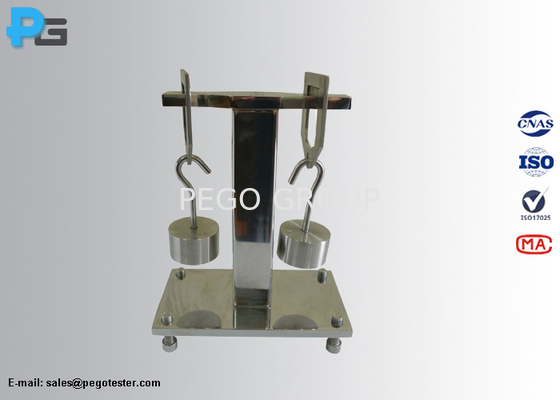

L'appareil d'essai sous pression à haute température est conforme à la norme IEC 60884-1, point 30.1, figure 41, point 20.15La valeur de l'échantillon est calculée en fonction de l'échantillonnage effectué par le fabricant. It’s used to the high temperature resistance test of the material of pin-insulating sleeves which occurred in conditions approaching bad connection conditions and at low temperatures in particular conditions of serviceL'appareil est constitué d'un support d'essai de dureté, d'une lame ronde, d'une lame rectangulaire et d'un poids de charge.l'appareil avec l'échantillon est maintenu pendant 2 heures dans un appareil chauffant à une température de 200±5°CL'échantillon est ensuite retiré de l'appareil dans un délai de 10 secondes et refroidi par immersion dans de l'eau froide.l'épaisseur de l'isolation restante au point d'impression est mesurée et ne doit pas avoir été réduite de plus de 50% de sa valeur initiale mesurée au début de l'essai..

2. Paramètres
