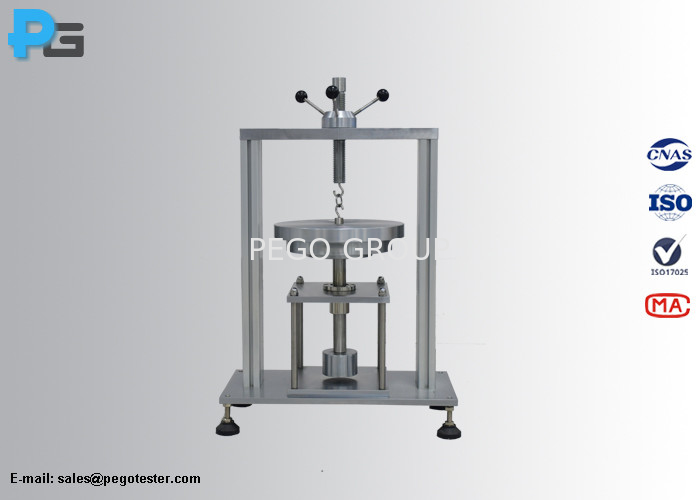

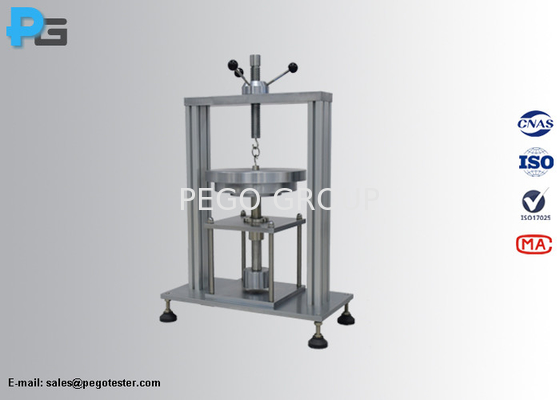

IEC 60884-1 Figure 8 Appareil d'essai de compression des prises et prises

IEC 60884-1 Figure 8 Appareil d'essai de compression de prise et sortie pour vérifier la résistance mécanique de prise et sortie

1. Introduction

L'appareil d'essai de compression est conçu pour satisfaire aux prescriptions d'essai de la norme IEC 60884-1, point 24.5, pour vérifier la résistance mécanique des prises et des prises.et une force de 300 N est appliquée pendant 1 minEnsuite, placer l'échantillon en position b) et le soumettre à nouveau à la force de 300 N pendant 1 min.L'échantillon est retiré de l'appareil d'essai et, au bout de 15 min, il ne doit présenter aucun dommage au sens de la présente norme..

L'appareil d'essai de compression peut également satisfaire aux prescriptions d'essai des points 10.1 de la norme EC60884-1 et 13 de la norme EN50075.1L'échantillon de prise ou de sortie porteuse est pressé entre deux surfaces plates avec une force de 150 N pendant 5 min, l'échantillon est vérifié 15 min après le retrait de la force,il ne doit pas présenter une déformation qui entraînerait une altération indue des dimensions indiquées dans les feuilles standards pertinentes, qui assurent la sécurité.

2. Spécification
