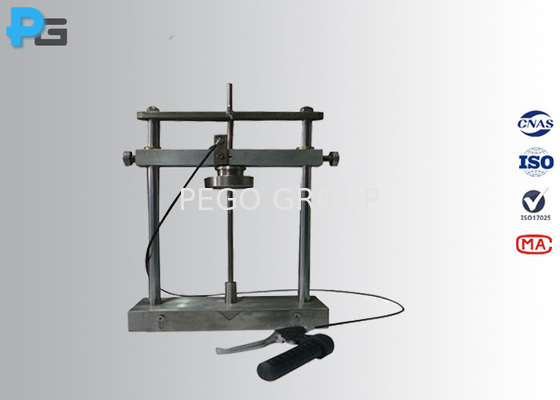

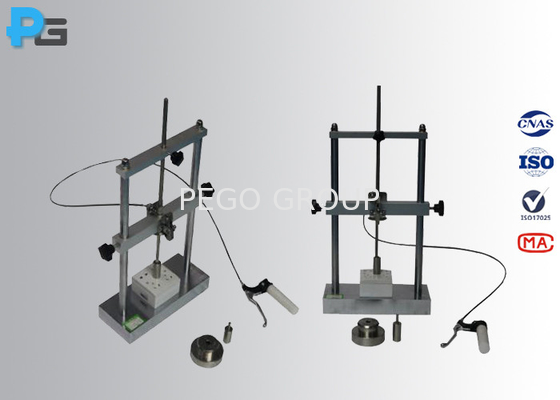

IEC60884-1 Figure 27 et Figure 42 Appareil d'essai d'impact à basse température pour l'essai des étriers isolants, prise

IEC60884-1 Figure 27 et Figure 42 Appareil d'essai d'impact à basse température pour l'essai des étriers isolants, des prises et des prises de courant

1- Introduction:

L'appareil d'essai d'impact à basse température est conçu conformément à la clause 24.4/figure 27 de la norme IEC 60884-1 et à la clause 30.4/figure 42 de la norme IEC 60811-1-4 et à la clause 8.5, VDE0620, GB2951.4, GB2099.1 clause 24.4 et 30.4 figure 27 & figure 42 et etc..L'appareil pour l'essai d'impact à basse température doit fonctionner avec une chambre à basse température et doit être placé sur un tampon en caoutchouc éponge d'une épaisseur de 40 mm..

Cet appareil est destiné à effectuer un essai d'impact à partir d'une hauteur de 100 mm avec un poids de chute de 100 g ou 1000 g sur des manchons isolants à broches,les prises de courant à basse température pour satisfaire aux prescriptions d'essai des points 24 de la norme IEC 60884-1;.4 et 30.4, après l'essai, aucune fissure des coques isolantes ne doit être visible avec une vision normale ou corrigée sans grossissement supplémentaire, et aucun dommage ne doit apparaître sur l'échantillon.

L'appareil est également capable d'effectuer un essai d'impact de 100 mm sur des câbles d'alimentation, des câbles et des câbles flexibles avec isolation en PVC et des enveloppes à basse température,la masse du poids à la chute est déterminée par le diamètre global du câble (voir tableau 1 et tableau 2 ci-dessous);, l'essai peut satisfaire aux prescriptions de l'IEC60811-1-4 point 8.5 et figure 1.aucune fissure des enveloppes isolantes ne doit être visible avec une vision normale ou corrigée sans grossissement supplémentaire.

2Spécification:
