Équipement d'essai de la buse de pulvérisation IEC60529 pour les essais IPX3 et IPX4
1. Introduction

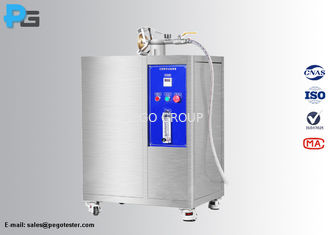

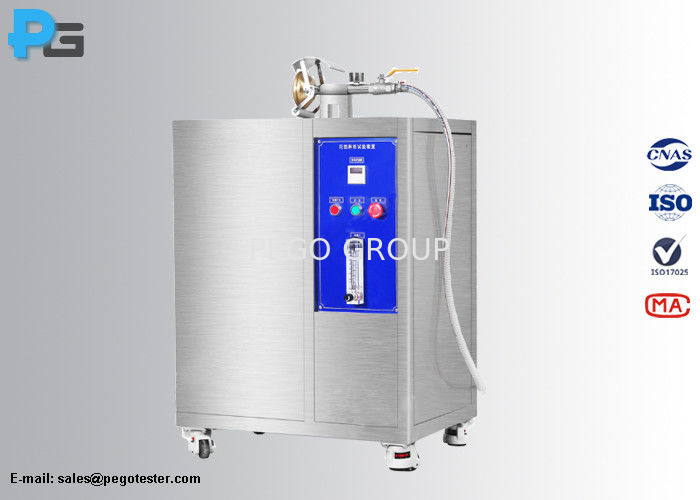

L'équipement d'essai de la buse de pulvérisation IPX3/4 peut satisfaire à l'exigence de la clause 14 de la norme IEC 60529.2.3 et 14.2.4 et figure 5, il est utilisé pour vérifier la protection contre les éclaboussures d'eau (IPX3) et les éclaboussures d'eau (IPX4) pour un échantillon de grande taille.réservoir d'eau et boîte de contrôleCet équipement est destiné à simuler les conditions de pluie pour vérifier les performances physiques des luminaires extérieurs, des appareils ménagers, des pièces automobiles, etc.

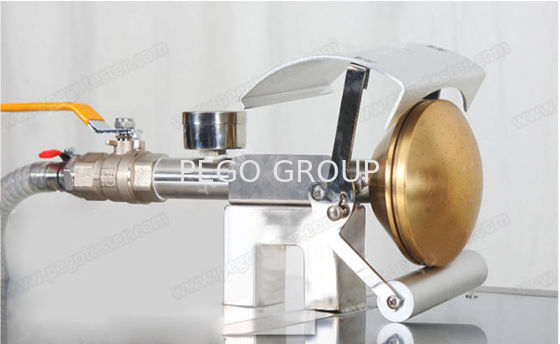

L'appareil portatif à buse de pulvérisation est conçu conformément à la figure 5 de la norme IEC 60529. Il est utilisé pour vérifier la protection contre les éclaboussures d'eau (IPX3) et les éclaboussures d'eau (IPX4) pour un échantillon de grande taille..L'appareil portatif est constitué d'une buse de pulvérisation, d'un bouclier mobile, d'un contrepoids, d'un tuyau et d'un manomètre.2 cercles intérieurs de 12 trous à 3004 cercles extérieurs de 24 trous à 150Le bouclier en mouvement est en aluminium, le bouclier contre-équilibré est en place pour le test IPX3, la pression de l'eau est réglée pour donner le débit de livraison spécifié,la pression pour atteindre ce débit sera comprise entre 50 et 150 kPa, et doit être maintenue constante pendant l'essai, la durée de l'essai est de 1min/m2de la surface calculée de l'enceinte et d'une durée minimale de 5 min. Pour l'essai IPX4,le bouclier contre-équilibré est retiré de la buse de pulvérisation et le boîtier est pulvérisé dans toutes les directions possibles., le débit d'eau et le temps de pulvérisation par unité de surface sont les mêmes que pour l'essai IPX3.
2. Caractéristiques
● Pour les essais IPX3 et IPX4.
● La buse de pulvérisation est traitée par technologie CNC, la tête est en laiton pur et la surface est polissée en miroir.et les autres pièces sont en acier inoxydable SUS304.
● La surface de la tête de la buse est revêtue d'un revêtement antirouille, ce qui empêche efficacement la marque d'eau de la surface de la buse de produire de la patine et d'affecter l'apparence.
● La buse de pulvérisation comporte 121 trous de 0,5 mm de diamètre (1 trou au centre, 2 cercles intérieurs de 12 trous à 3004 cercles extérieurs de 24 trous à 150la hauteur de son), répondent entièrement aux exigences de la norme IEC60529.
● La boîte de commande comprend une minuterie, un bouton d'interrupteur, un bouton d'arrêt d'urgence, un bouton de démarrage et un débitmètre.
3. Spécification
| Modèle |
Pour les appareils électroniques |
| Taille extérieure (L*W*H) |
870 mm*600 mm*950 mm (boîte de commande)
370 mm*115 mm*165 mm (buse de pulvérisation)
|
| Diamètre de la buse de pulvérisation |
102 mm |
| Nombre de trous |
121 |
| Diamètre du trou |
Φ0,5 mm |
| Position des trous |
1 trou au centre
2 cercles intérieurs de 12 trous à 300la hauteur
4 cercles extérieurs de 24 trous à 150la hauteur
|
| Diamètre extérieur de l'entrée d'eau |
Φ16 mm |
| Diamètre extérieur du tuyau d'eau |
Φ28 mm |
| Taux de débit |
10 L/min±5% |
| Méthode de réglage du débitmètre |
Réglage manuel |
| Plage de pression de l'eau |
50 à 150 Kpa |
| Affichage du débitmètre |
Débitmètre en verre |
| Capacité du réservoir d'eau |
150 litres |
| Puissance de travail |
220 V/50 Hz |
| Source d'eau |
1) L'utilisateur doit configurer une source d'eau pour l'équipement sur le site d'installation, avec une pression d'eau d'au moins 0,2 MPa, et installer un robinet de 4/8 pouces.
2) Le robinet ne doit pas être situé à plus de 2 mètres de l'équipement
|
| Exigences relatives au site |
Le sol est plat, le drainage est sans obstruction, le sol et les murs sont imperméables, et le drain de sol ou fossé de drainage est fixé |
4Questions fréquemment posées
1) Quel type d'eau peut être utilisé?
Pego: l'eau de pureté est recommandée sur la première, l'eau du robinet, l'eau douce ou d'autres eaux peuvent être utilisées selon les différentes exigences standard.
2) L'eau peut-elle être recyclée?
Non, il s'agit d'un équipement de type ouvert, l'eau ne peut pas être recyclée, mais nous avons le matériel de type chambre en option.
3) Veux-tu fournir le service d'installation sur place?
Pego: En fait, l'équipement n'aura pas besoin d'un service d'installation sur place. L'équipement sera expédié presque dans son ensemble, l'utilisateur n'a qu'à faire une simple connexion par câblage lors de la réception des marchandises.
4) Quelle est la période de garantie? et comment pouvons-nous obtenir le service après-vente?
Pego: La période de garantie est de 12 mois à compter de la réception des marchandises par l'utilisateur. 95% des problèmes après-vente peuvent être résolus par notre équipe d'ingénieurs par le biais de services à distance.Les clients recevront une réponse dans les 24 heures suivant la déclaration du problème.D'après notre expérience, la plupart des problèmes peuvent être éliminés avec les conseils de notre ingénieur, seule une petite partie des problèmes sont causés par une défaillance des pièces,C'est parce que nous utilisons les composants de marqueSi les pièces sont endommagées, nous enverrons une nouvelle pour les remplacer, les nouvelles pièces seront chargées gratuitement pendant la période de garantie.Et aussi notre équipe eigneer vous apprendra à remplacer les pièces endommagées.
