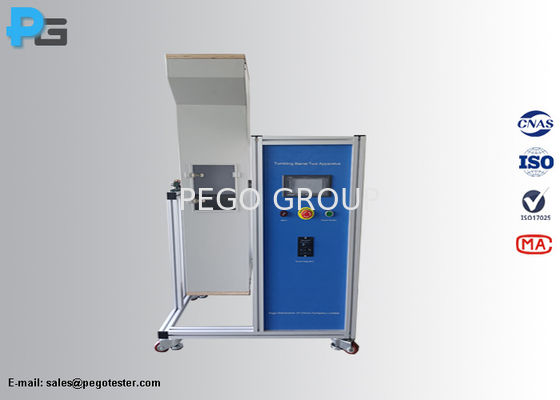

IEC60320-1 Teste de chute libre baril tournant avec vitesse de rotation de 5 r/m pour le connecteur d'essai et le connecteur de prise

1. Introduction

Leépreuve de chute libre baril tournantest conçu conformément à la norme IEC60068-2-31, clause 5.3/figure A.1, IEC60320-1, point 23.2, CEI60598-1 point 4.13.5L'essai de chute libre consiste à vérifier la résistance mécanique des appareils électriques, tels que les prises, les prises, les connecteurs et les connecteurs de prise.L'échantillon doit être placé dans le tonneau et soumis au nombre prescrit de chutes.Le panneau de commande est équipé d'un bouton d'arrêt d'urgence, qui permet d'arrêter l'essai à tout moment.

Pour l'essai des connecteurs et des connecteurs de prise, l'échantillon d'essai est soumis à 500 ou 100 essais de chute libre répétés.les échantillons d'essai ne doivent présenter aucun dommage et aucune pièce ne doit être détachée ou desserrée pouvant affecter la sécurité électrique.

2. Spécification

3. Interface

4Attention à l' utilisation

1) La prise d'alimentation doit être reliée à la terre de manière fiable.Veuillez vérifier que la prise d'accès est reliée à la terre de manière fiable avant d'utiliser ce dispositif d'essai..

2) Cet équipement d'essai présente un risque de blessure mécanique. Veuillez vous assurer qu'il n'y a pas de personnes et d'autres obstacles susceptibles de se blesser dans le mouvement du canon tombant.y compris les matériaux et équipements d'essaiLes freins à rouleaux de cet équipement doivent être verrouillés lorsqu'ils ne bougent pas.

3) La position du canon rotatif ne peut être réglée que par le moteur, il est interdit de faire tourner le canon rotatif par la force,sinon il peut endommager directement et de façon permanente la boîte de vitesses, et les dommages qui en résultent ne sont pas couverts par la garantie.

4) Lorsque l'équipement d'essai n'est pas utilisé, veillez à couper l'alimentation et à débrancher la prise de la prise afin d'éviter d'endommager l'équipement ou de causer un risque de choc électrique.

5) Veuillez le conserver dans un environnement ventilé et sec lorsqu'il n'est pas utilisé.
