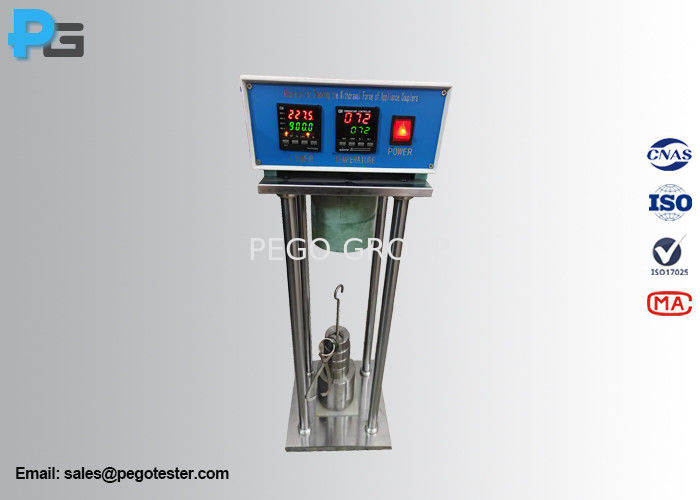

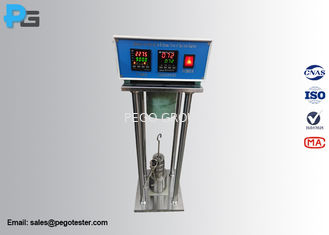

IEC60320-1 Équipement d'essai de la force de traction maximale et minimale des coupleurs d'appareils

1. Introduction

Leéquipement d'essai de la force de retrait des couples d'appareilsest conçu conformément à la figure 3 et à la figure 4 de la norme IEC 60320-1 et à la clause 16 pour la vérification de la force de traction maximale et minimale de la sortie du connecteur/de l'appareil.La force minimale d'entraînement est vérifiée en insérant le jauge à broche d'essai à chaque prise de connecteur/appareil.L'équipement est constitué d'un boîtier de commande, d'une plaque de montage, d'un dispositif de chauffage, d'une entrée d'appareil/d'un connecteur de prise, d'un crochet de masse, d'une masse supplémentaire et d'une masse principale.La hauteur du cadre de l'appareil est de 550 mm, et la distance entre les axes des deux colonnes est de 150 mm. Les jauges du connecteur entrée/bouchon de l'appareil sont en acier trempé d'une rugosité n'excédant pas 0,8 mm.

Force d'entraînement maximale: appliquer la force d'entraînement maximale spécifiée dans la norme (force totale de la masse principale, de la masse supplémentaire, du crochet, de l'appareil)et le connecteur d'entrée/de prise de l'appareil, le connecteur/la sortie de l'appareil ne doit pas rester dans le connecteur d'entrée/de prise de l'appareil.

* Pour les essais des accouplements de l'appareil pour des conditions chaudes ou très chaudes,la fonction de chauffage doit être activée et l'essai de la force maximale d'aspiration doit être commencé après atteinte de la température spécifiée..

Force minimale d'aspiration: le spécimen est tenu à la main, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, le jauge ne doit pas tomber de l'assemblage de contact dans un délai de 3 s.

2. Paramètres

Tableau 5 - Forces maximales et minimales de retrait

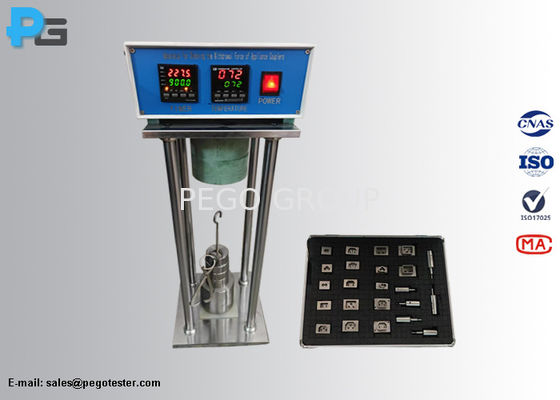

3. Image des jauges à plusieurs broches et à une seule broche

4. La composition du dispositif d'essai de la force de traction

Le dispositif d'essai de force d'entraînement est constitué d'un châssis, d'un boîtier de commande, d'une plaque de montage, d'un dispositif de chauffage, d'un connecteur d'entrée/de prise de l'appareil (gauge maximum à plusieurs broches et gauge unique), d'une pince,masse complémentaire et masse principaleLe cadre est en acier mate, la masse supplémentaire. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicLe connecteur d'entrée/de prise de l'appareil (mesure à plusieurs broches) et les gauges à une broche peuvent être personnalisés selon la fiche standard deconnecteur/sortie de l'appareil.
