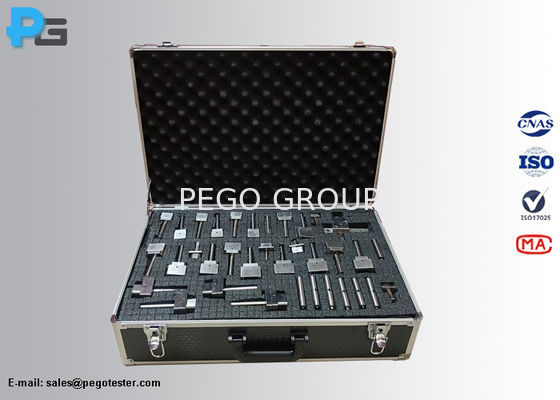

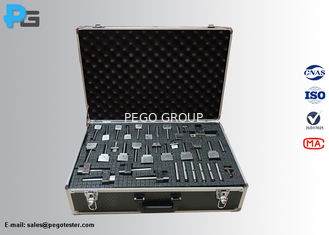

| La norme |
Numéro de la figure et nom de l'échantillon |
Objectif de l'essai |
| Pour l'équipement |
Figure 2 - Étalon de référence pour les connecteurs à la feuille standard C1 |
Pour vérifier si le connecteur C1 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 3 - Étalon de référence pour les connecteurs à la feuille standard C5 |
Pour vérifier si le connecteur C5 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 4 - Gauge de référence pour les connecteurs à la feuille standard C7 |
Pour vérifier si le connecteur C7 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 5 - Étalonnage des connecteurs à entrée latérale à la feuille standard C7 |
Pour vérifier si le connecteur C7 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 6 - Équilibre non satisfaisant pour les connecteurs aux feuilles standard C1 |
Pour vérifier si le connecteur C1 ne peut pas être inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 7 - Équilibre non satisfaisant pour les connecteurs aux feuilles standard C1, C5 et C7 |
Pour vérifier si les connecteurs C1, C5 et C7 ne peuvent pas être insérés dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 8 - Jauge d'arrêt pour les connecteurs aux feuilles standard C1 et C7 |
Pour vérifier si les connecteurs C1 et C7 ne peuvent pas être insérés dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 9 - Lames pour vérifier la résistance à la déformation de la partie avant des connecteurs à la feuille standard C7 |
Pour les connecteurs 2.5A destinés aux équipements de classe II conformément à la fiche standard C7, la résistance à la déformation doit être suffisante. |
| Pour l'équipement |
Figure 10 - Jauge d'arrêt pour les entrées d'appareils dans les feuilles standard C8, C8A et C8B |
Lorsque le jauge est inséré entre les crêtes des entrées C8, C8A et C8B de l'appareil avec une force de 30 n, il ne doit pas toucher le fond de l'entrée. |
| Pour l'équipement |
Figure 11 - Étalon de référence pour les connecteurs à la feuille standard C9 |
Pour vérifier si le connecteur C9 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 12 - Équilibre non satisfaisant pour les connecteurs à la feuille standard C9 |
Pour vérifier si le connecteur C9 ne peut pas être inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 13 - Go Gauge pour les entrées de l'appareil dans les feuilles standard C10 |
Pour vérifier si le jauge peut s'insérer complètement dans l'entrée de l'appareil C10 avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 14 - Étalon pour les connecteurs à la feuille standard C13 |
Pour vérifier si le connecteur C13 peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 15 - Équilibre non satisfaisant pour les connecteurs aux feuilles standard C13 et C17 |
Pour vérifier si les connecteurs C13 et C17 ne peuvent pas être insérés dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 16 - Go Gauge pour les entrées de l'appareil dans les feuilles standard C14, C16 et C18 |
Pour vérifier si le jauge peut être pleinement inséré dans les entrées de l'appareil C14, C16 et C18 avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 17 - Étalon de référence pour les connecteurs à la feuille standard C15 |
Pour vérifier si le connecteur C15 peut être pleinement inséré dans le jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 18 - Étalon pour les connecteurs à la feuille standard C17 |
Pour vérifier si le connecteur C17 peut être pleinement inséré dans le jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 19 - Étalon de référence pour les connecteurs à la feuille standard C19 |
Pour vérifier si le connecteur C19 peut être pleinement inséré dans le jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 20 - Go Gauge pour les entrées de l'appareil aux feuilles standard C20 et C24 |
Pour vérifier si le jauge peut être pleinement inséré dans les entrées de l'appareil C20 et C24 avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 21 - Go Gauge pour les connecteurs à la feuille standard C21 |
Pour vérifier si le connecteur C21 peut être pleinement inséré dans le jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 22 - Go Gauge pour les entrées de l'appareil à la feuille standard C22 |
Pour vérifier si le jauge peut être pleinement inséré dans les prises d'entrée de l'appareil C22 avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 23 - Étalon de référence pour les connecteurs à la feuille standard C23 |
Pour vérifier si le jauge peut être pleinement inséré dans les prises d'entrée de l'appareil C23 avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 24 - Équilibre non conforme pour les connecteurs aux feuilles standard C13, C15 et C17 |
Pour vérifier si les connecteurs C13, C15 et C7 ne peuvent pas être insérés dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 25 - Étalon de référence pour les connecteurs à la feuille standard C15A |
Pour vérifier si le connecteur C15A peut être pleinement inséré dans le jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 26 - Go Gauge pour les entrées de l'appareil à la feuille standard C16A |
Pour vérifier si le connecteur C16A peut être pleinement inséré dans la jauge avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 27 - Transfert de la jauge des prises d'appareils à la feuille standard F |
Pour vérifier si le jauge peut être pleinement inséré dans l'entrée de l'appareil F avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 28 - Transformer le gabarit des prises d'appareils en feuille standard H |
Pour vérifier si le jauge peut être pleinement inséré dans l'entrée de l'appareil H avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 29 - Transférer le gabarit des prises d'appareil à la feuille standard J |
Pour vérifier si le jauge peut s'insérer complètement dans l'entrée de l'appareil J avec une force n'excédant pas 60 N |
| Pour l'équipement |
Figure 30 - Transfert des prises d'appareils vers la feuille standard L |
Pour vérifier si le jauge peut s'insérer complètement dans l'entrée de l'appareil L avec une force n'excédant pas 60 N |
| Pour l'équipement |
Graphique 31 - Mesures pour le point de contrôle du premier contact (0,2A) |
L'indicateur approprié est appliqué au trou d'entrée de chaque prise de contact du connecteur avec une force n'excédant pas 5 N. Lorsque l'indicateur est complètement inséré,l'épingle plus longue de la jauge (jauge de contact) doit entrer en contact et l'épingle plus courte (pas de jauge de contact) ne doit pas entrer en contact.. |
| Figure 31 - Éléments de mesure pour le point de contrôle du premier contact (2.5A) |
| Figure 31 - Étalons pour le point de contrôle du premier contact (6A) |
| Figure 31 - Éléments de mesure pour le point de contrôle du premier contact (10A) |
| Figure 31 - Éléments de mesure pour le point de contrôle du premier contact (16A-E) |
| Figure 31 - Éléments de mesure pour le point de contrôle du premier contact (16A-L) |
