Appareil d'essai de fil lumineux pour les essais d'inflammabilité IEC60695-2-10
1. Introduction

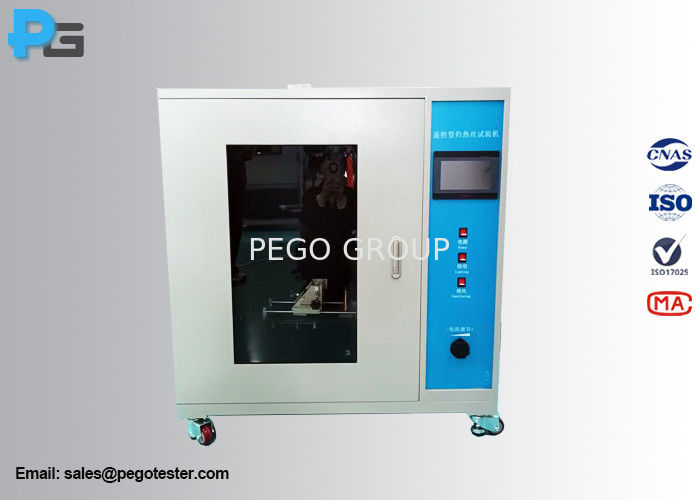

La télécommandeAppareil d'essai de fil lumineuxest conçu conformément aux prescriptions de la CEI 60695-2-10, GB/T 5169.10, CEI 60695-2-11, GB/T 5169.11, CEI 60695-2-12, GB/T 5169.12, CEI 60695-2-13, GB/T 5169.13, CEI 62368-1, section 6.3.1, CEI60598-1 section 13.3.2, CEI60335-1 section 30.1Il est largement utilisé dans les essais de matériaux sur les lampes, les appareils ménagers, les équipements informatiques / audiovisuels et les accessoires électriques.L'équipement utilise une technologie de simulation pour évaluer le risque d'incendie causé par un stress thermique sur une courte période par des sources de chaleur telles que des composants lumineux ou des résistances de surcharge.L'appareil de test du fil lumineux est équipé d'un écran tactile couleur de 7 pouces, de PLC, d'un moteur d'entraînement, d'un fil lumineux, d'un couple thermique Omega importé, d'un régulateur de courant de haute puissance, d'une planche de pin, d'un papier,et une télécommande à 4 boutons.
2- Le standard.
- IEC 60695-2-10 Épreuves de risque incendie - Partie 2-10: Méthodes d'essai basées sur le fil de fer brillant/fil chaud Appareil à fil de fer brillant et procédure commune d'essai
- IEC 60695-2-11 Épreuves de risque incendie - Partie 2-11: Méthodes d'essai basées sur le fil de fer brillant ou chaud - Méthode d'essai de l'inflammabilité du fil de fer brillant pour les produits finis (GWEPT)
- IEC 60695-2-12 - Épreuves de risque incendie - Partie 2-12: Méthodes d'essai basées sur le fil brûlant - Méthode d'essai pour les matériaux à l'indice d'inflammabilité du fil brûlant (GWFI)
- IEC 60695-2-13 - Épreuves de risque incendie - Partie 2-13: Méthodes d'essai basées sur le fil incandescent / fil chaud - Méthode d'essai de la température d'allumage du fil incandescent (GWIT) pour les matériaux
- IEC 62368-1:2018 Équipement de technologie audio/vidéo, d'information et de communication Partie 1: exigences de sécurité Clause 6.3.1
- IEC 60598-1 Appareils d'éclairage Partie 1: Exigences générales et essais> Clause 13.3.2
- IEC 60335-1 Appareils électriques ménagers et similaires Sécurité Partie 1: Exigences générales Classe 30.1
- IEC60884-1 Bougies et prises électriques pour le ménage et autres usages similaires Parte 1: exigences générales Clause 28.1.2
- AS/NZS3112 Spécification d'homologation et d'essai - Bougies et prises annexe J4.8.4.1
3Qu'est-ce que le test du fil lumineux?
L'essai du fil lumineux est un test de sécurité électrique conçu pour évaluer les propriétés ignifuges des matériaux plastiques utilisés dans les appareils électriques.Il est destiné à protéger contre le risque d'incendie des pièces surchauffées ou électrifiées susceptibles d'inflammer le matériau plastique.Le fil lumineux simule une pièce surchauffée qui entre ensuite en contact avec des matières plastiques.
GWFI indice d'inflammabilité du fil lumineux: dans les 30 secondes suivant le retrait du fil lumineux, si la flamme de l'échantillon d'essai est éteinte, le papier crêpe emballé sous l'échantillon ne s'enflamme pas,et l'échantillon ne s'enflamme pasSi les conditions ci-dessus ne sont pas remplies, vous devrez sélectionner une température inférieure pour le test.La température maximale qui peut être atteinte par trois expériences consécutives plus 25k est la température de l'allumage du fil de lumière.
GWIT temperature d'allumage des fils lumineux, GWIT est la température la plus basse à laquelle le matériau s'enflammera et le temps de combustion dépasse 5 s lorsque l'élément chauffant est en contact avec l'échantillon.
4. Paramètres
| Énergie électrique |
AC 220V / 50Hz, 700W max. |
| Système de commande |
Écran tactile couleur de 7 pouces + PLC |
| Boucle à fil lumineux |
Pour les véhicules à moteur à commande autonome:
Matériau: Ni/Cr ((80/20)
|
| Pression sur l'éprouvette |
00,95 N ± 0,1 N |
| Volume de la chambre |
≥ 0,5 m3, fond noir mat, luminosité ≤ 20 Lux, ventilateur d'échappement intégré, trou d'échappement: Φ100 mm |
| Profondeur de pénétration maximale |
Le nombre de points de contact doit être déterminé en tenant compte de l'intensité de la lumière. |
| Particules de chauffage électrique |
Je vous en prie.
Diamètre: Φ1 mm de type K,
Matériau: type K
|
| Températeur |
Intégré dans le PLC
La précision est de ±0,1 s.
|
| Mode de conduite |
Automatique, avec télécommande à 4 boutons |
| Dimension |
Pour les véhicules à moteur à combustion |
5. chiffres
