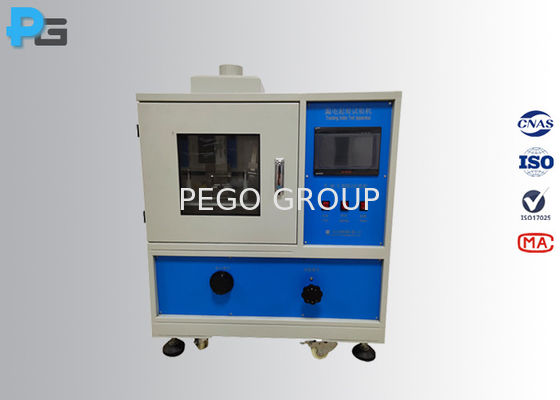

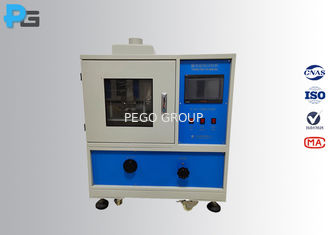

Appareil d'essai IEC60112 pour l'indice de suivi des essais de flammabilité
1. Introduction
Leappareil d'essai d'indice de suiviest conçu conformément aux normes CEI 60112, GB/T 4207, CEI 62368-1, clause 5.4.3.3, point 13 de la norme IEC 60598-1.4, CEI60601-1 point 8.9.1.7, IEC60335-1 point 29, IEC61010-1 point 6.7.1.3, point 28 de la norme IEC 60884-1.2, et BS1363-1 clause 8.2 annexe C. Il est largement utilisé dans les essais de matériaux sur les lampes, les appareils ménagers, les appareils informatiques/AV et les accessoires électriques.indice de résistance de traçageLe détecteur d'indice de traçage peut déterminer le niveau de résistance de traçage des matières premières utilisées dans les équipements électriques travaillant dans un environnement humide.dispositif d'essai d'indice de suiviIl est équipé d'un écran tactile couleur de 7 pouces, d'un PLC, d'une pompe de titration de qualité médicale importée, d'un régulateur de tension haute puissance et d'électrodes en platine pure.
2- Le standard.
- IEC 60112 Méthode de détermination de la résistance et des indices de suivi comparatifs des matériaux isolants solides
- IEC 60598-1 Appareils d'éclairage Partie 1: Exigences générales et essais Partie 13.4
- IEC 62368-1 Équipement audio/vidéo, technologie de l'information et de la communication4.3.3
- IEC60601-1 Équipement électrique médical - Partie 1: Exigences générales pour la sécurité de base et les performances essentielles9.1.7
- IEC 60335-1 Appareils électriques ménagers et similaires Sécurité Partie 1: Exigences générales Clause 29
- IEC 61010-1 Équipement électrique médical - Partie 1: Exigences générales pour la sécurité de base et les performances essentielles7.1.3
- IEC60884-1 Bougies et prises électriques pour le ménage et autres usages similaires Parte 1: Exigences générales clause 28.2
- BS1363-1 13 Les prises, prises, adaptateurs et unités de raccordement A Partie 1: Spécification des prises fusionnées 13 A rechargeables et non rechargeables Clause 8.2 Annexe C
3. Paramètres
| Système de commande |
Écran tactile couleur de 7 pouces + PLC |
| Matériau des électrodes |
pureté de platine (Pt) ≥ 99% |
| Taille de l'électrode |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), longueur ≥12 mm, angle du béton: 30°±2° |
| Distance des électrodes |
4.0 mm ± 0,1 mm, angle: 60° ± 5° |
| Pression à l'électrode |
10,00 ± 0,05N |
| Voltage des électrodes |
100 à 600 V |
| Hauteur des gouttes |
35 mm ± 5 mm réglable |
| Taille des gouttes |
20 gouttes: 0, 380 g à 0, 480 g, 50 gouttes: 0, 997 g à 1, 147 g |
| Intervalle des gouttes |
30 s±5 s, 50 gouttes: 24,5 min±2 min |
| Résistance des solutions d'essai |
Solution A: 0,1%NH4Cl, 3,95 ± 0,05Ωm, solution B: 1,98 ± 0,05Ωm |
| Nombre de gouttes |
0~9999 (pré-réglable, enregistrement et affichage) |
| Vitesse du vent d'essai |
0.2 m/s |
| Perte de courant de court-circuit |
1.0A±0.1A baisse de 10% |
| Indicateur de fuite |
0.50A ± 10%, 2.00s ± 10% |
| La norme |
Pour les appareils de traitement des eaux usées, la valeur de l'échantillon doit être égale ou supérieure à: |
| Les accessoires |
Système de goutte à goutte, verrerie, jauge de bloc, électrodes, etc. |
| Dimension extérieure |
Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être égale ou supérieure à: |
| Puissance de travail |
220 V/50 Hz, 1 KVA |
4- C'est quoi le PTI?
L'indice de traçage de la preuve est la valeur de tension du matériau soumis à 50 gouttes d'électrolyte sans traçage électrique, l'unité est le volt.
5- C'est quoi le CTI?
La valeur de tension la plus élevée à laquelle la surface du matériau peut résister à 50 gouttes d'électrolyte sans former de suivi électrique, l'unité est le volt.
6Quelles solutions d'essai seront utilisées?
On utilise normalement la solution A. On dissout environ 0,1 T en masse de chlorure d'ammonium anhydre (NH4Cl) de qualité de réactif analytique, d'une pureté d'au moins 99,8% et d'au moins 99,8%,dans de l'eau dé-ionisée pour obtenir une résistivité de (3.95±0,05) Ωm à (23±1) °C.
