Appendice D IEC60068-2-75 IK01 à IK06 Machine d'essai d'impact sur le pendule

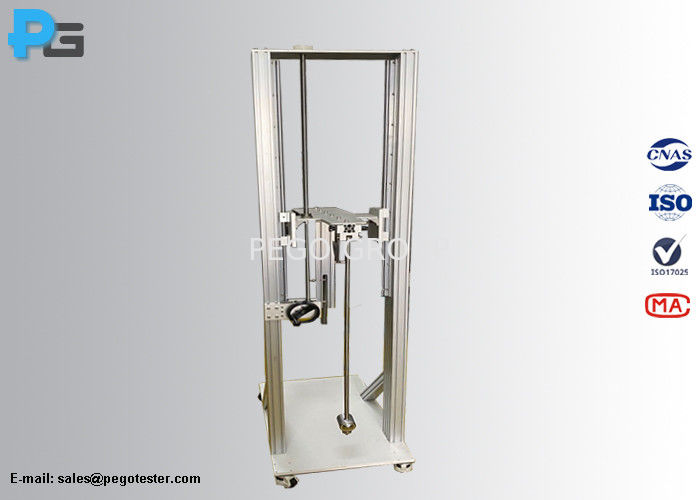

IEC60068-2-75 Appendix D IK01 to IK06 Pendulum Impact Testing Machine

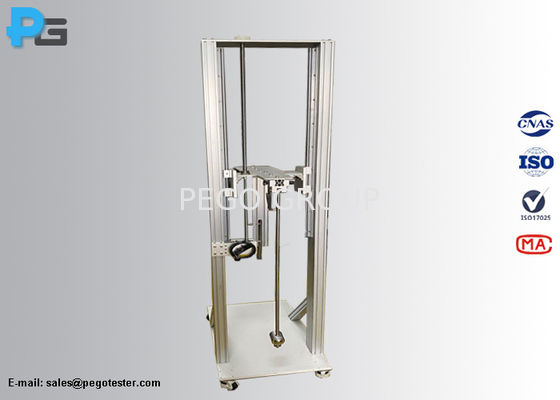

IEC60068-2-75 Appendix D IK01 to IK06 Pendulum Impact Testing Machine
video play

Image Grand :  Appendice D IEC60068-2-75 IK01 à IK06 Machine d'essai d'impact sur le pendule

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Pego Tester
Certification: Third-lab calibration certificate
Numéro de modèle: Le groupe PG-IK11
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: USD1500-USD5000/set
Détails d'emballage: Chacun emballé dans une boîte en bois
Délai de livraison: 25 jours ouvrables
Conditions de paiement: T/T, Western Union et MoneyGram
Contact
Description de produit détaillée
Configuration: 2J à 50J Éléments frappants Mode relais: Entraîné par un moteur électrique
Méthode d'impact: L'impact du pendule et l'impact vertical Normes: La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'
Niveau de test IK: IK07 à IK11 R/mm: 6, -, 10, 17
f/mm: 10, 20, 20, 25 Poussée de levage: 200-1500 mm (pour les essais de pendule et d'impacts verticaux), 200-2300 mm (pour les essais d'impa
Mettre en évidence:

IK06 Machine d'essai de l'impact du pendule

,

Machine d'essai de l'impact du pendule IK01

,

Machine d'essai de l'impact du pendule selon la norme IEC60068-2-75

Pour l'équipement d'échangeAppendice D IK01 à IK06 Machine d'essai d'impact du pendule

1.Introduction au projet

LeMachine d'essai de l'impact du pendule IKest un dispositif d'essai d'impact pour des matériaux tels que des coquilles ou du verre. Pego fabrique le dispositif conformément aux exigences de la norme IEC60068-2-75, GB/T2423.55Il est principalement utilisé pour les essais d'impact d'échantillons de matériaux non métalliques ou de produits tels que les plastiques, le verre et la céramique.Il s'agit d'un instrument d'essai pour évaluer la résistance aux chocs des matériauxConformément aux normes d'impact IK IEC62262 et GB/T20138, cette machine d'essai ne contient que cinq éléments d'impact: IK07, IK08, IK09, IK10 et IK11.Le marteau est relâché manuellement et l'échantillon d'essai d'impact (EUT) est largué horizontalement.Cet appareil est souvent utilisé dans les normes d'éclairage pour les essais d'impact sur le verre non trempé.



2- Le standard.

Épreuves environnementales  Partie 2-75: Épreuves  Épreuve Eh: Épreuves au marteau

IEC 62262 Épreuves environnementales pour les produits électriques et électroniques Partie 2:Méthodes d'essai-Épreuves Eh:Épreuves au marteau



3. Paramètres

Pipe de balancement

Pipe en acier 1 (longueur: 1000 mm, diamètre extérieur: 15,9 mm, épaisseur: 1,5 mm) pour l'énergie 10J/20J/50J

Pipe en acier 2 (longueur: 1000 mm, diamètre extérieur: 16 mm, épaisseur: 0,5 mm) pour l'énergie 5J

Pipe en acier 3 (longueur: 1000 mm, diamètre extérieur: 9,0 mm, épaisseur: 0,5 mm) pour des énergies ne dépassant pas 2J
Angle d'impact 0 à 900
Hauteur de chute 0-500 mm réglable, affichage du cadran
Poussée de levage 200 à 1200 mm
Marteaux à choc Éléments de frappe: 2J/0,5KG pour l'essai IK07, 5J/1,7KG pour l'essai IK08, 10J/5KG pour l'essai IK09, 20J/5KG pour l'essai IK10, 50J/10KG pour l'essai IK11, en acier
Méthode de libération du marteau Libération manuelle
Fixtures de montage Plaque de montage plate, angle réglable de 0 à 90°, équipée de trous à vis M6



Nom de l'organisme:

La configuration standard comprend des marteaux de 0,5 kg, 1,7 kg et 5 kg pour les essais IK 07 à IK10, un marteau de 10 kg pour les essais 50J est un dispositif facultatif.

Caractéristiques des éléments frappants
Énergie/J

≤ 1

± 10%

2

± 5%

5

± 5%

10

± 5%

20

± 5%

50

± 5%
Masse équivalente ± 2% kg 0.25 ((0.2) 0.5 1.7 5 5 10
Matériel D'autres matériaux acier
R/mm 10 25 25 50 50 50
D/mm 18.5 ((20) 35 60 80 100 125
f/mm 6.2(10) 7 10 20 20 25
R/mm - - 6 - 10 17
L/mm Ça dépend.



Hauteur de chute
Énergie/J 0.14 0.2 (0,3) 0.35 (0,4) 0.5 0.7 1 2 5 10 20 50
Masse équivalente/kg 0.25 (0,2) 0.25 (0,2) 0.25 (0,2) (0,2) 0.25 0.25 Je ne sais pas.25 0.5 1.7 5 5 10
Hauteur de chute ± 1% mm 56 (100) 80 (150) 140 (environ 200 (250) 200 280 400 400 300 200 400 500




Niveaux de protection contre les chocs mécaniques extérieurs

Le montant de l'aide Les produits IK03 Le taux de change Les prix Le taux de change Le taux d'intérêt Le taux de change Le taux d'intérêt IK10
0.14J 0.2J 0.35J 0.5J 0.7J 1J 2J 5J 10J 20J



4- Maintenance

4.1 Le dispositif est de fabrication purement mécanique, il doit être entretenu régulièrement, les vis et les roulements doivent être fréquemment lubrifiés.

4.2 Il est strictement interdit au dispositif de subir un choc sans charge, c'est-à-dire qu'il doit y avoir un objet sous l'élément frappant.

4.3 Retirer les éléments de frappe lorsque le dispositif est en état de non-fonctionnement.

4.4 Inspecter avant utilisation, s'assurer que l'appareil est placé au même niveau.

4.5 Condition de travail: 5 à 35°C (température), 45 à 75% (R.H.)



5. chiffres

 Appendice D IEC60068-2-75 IK01 à IK06 Machine d'essai d'impact sur le pendule 0
