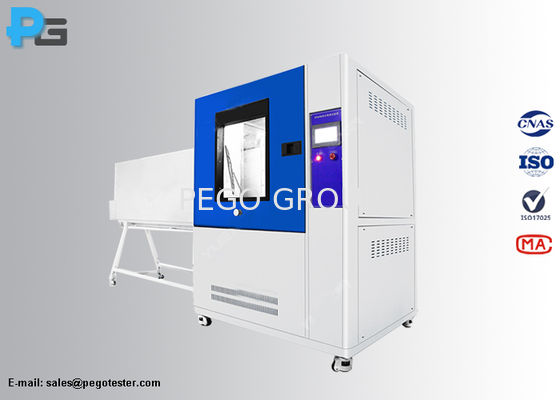

Chambre d'essai thermique et jetproof haute pression IEC60529 ISO20653 pour IPX5 IPX6 IPX9K
Chambre d'essai jetproof haute température et haute pression IEC60529 / ISO20653 pour IPX5 IPX6 IPX9K
Introduction
La chambre d'essai par pulvérisation à haute température et haute pression IPX69K est conçue selon les normes IEC60529, DIN40050-9 figure 7 et ISO20653 figures 8 et 9. Cet équipement effectue des tests IPX5, IPX6, IPX6K et IPX9K avec des paramètres définis par l'utilisateur via un écran tactile LCD de 7 pouces et un système de contrôle automatique PLC (Panasonic). Construit avec des buses, une table tournante et une boîte interne en acier inoxydable, il comprend une prise étanche intégrée pour les tests en direct. Idéal pour les équipements électriques dans les véhicules routiers, les moteurs, les composants électriques et les tests d'étanchéité des pièces automobiles, il permet l'évaluation des performances et l'amélioration des produits.
Jets d'eau IPX5
L'eau projetée par une buse (6,3 mm) contre l'enceinte, quelle que soit la direction, ne doit pas avoir d'effets nocifs. Durée du test : au moins 15 minutes, volume : 12,5 litres par minute, pression 30 kPa à une distance de 3 m.
Jets d'eau puissants IPX6
L'eau projetée en jets puissants (buse de 12,5 mm) contre l'enceinte, quelle que soit la direction, ne doit pas avoir d'effets nocifs. Durée du test : au moins 3 minutes, volume : 100 litres par minute, pression 100 kPa à une distance de 3 m.
Jets d'eau puissants IPX6-K avec pression accrue
L'eau projetée en jets puissants (buse de 12,5 mm) contre l'enceinte, quelle que soit la direction, sous pression élevée, ne doit pas avoir d'effets nocifs. Durée du test : au moins 3 minutes, volume d'eau : 75 litres par minute, pression : 1000 kPa à une distance de 3 m.
Nettoyage par jets d'eau haute pression/vapeur IPX9K
L'eau projetée à haute pression et haute température contre l'enceinte, depuis 4 directions (00, 300, 600, 900), ne doit pas avoir d'effets nocifs. Durée du test : 30 secondes par direction, volume d'eau : 14~16 litres par minute, pression : 8000~10000 Kpa, température : 80±5℃, distance du test : 100 à 150 mm.
Caractéristiques
- Tôle d'acier de haute qualité, revêtement avec vernis de cuisson.
- L'intérieur et le support de la chambre sont en acier inoxydable SUS304#.
- Écran tactile de 7 pouces et composant de contrôle principal PLC pour une utilisation facile et un contrôle automatique.
- Moteur pas à pas de haute qualité avec vitesse et angle réglables via l'écran tactile.
- Contrôle de la température IPD avec réglages sur écran tactile.
- Durée du test : réglage de 0 à 999 minutes, arrêt automatique.
- Protection complète : fuite, manque d'eau, débordement, court-circuit et protection par induction de porte.
- Réservoir d'eau intégré avec capacité de recyclage, contrôle par vanne à bille et alarme de bas niveau d'eau.
- Fenêtre d'observation transparente avec verre trempé et lumière LED pour la surveillance des tests.
Spécifications
| Modèle |
IPX69K |
| Dimension de travail (mm) |
1200*1200*1200 (L*L*H) |
| Dimension extérieure (mm) |
4200*1380*2050 (L*L*H) |
| Diamètre de la buse IPX5 |
Φ6.3mm |
| Diamètre de la buse IPX6 |
Φ12.5mm |
| Distance de test pour IPX5/6 |
2.8m (distance des buses au centre de la table tournante) |
| Méthode de fixation de la buse |
Fixation mécanique (angle de buse automatique ou programmable réglable) |
| Nombre de buses pour IPX9K |
4 |
| Position des buses |
00, 300, 600, 900 (répartition verticale) |
| Distance de test pour IPX9K |
100~200mm (réglable) |
| Durée du test |
30s par position |
| Poids supporté |
50kg |
| Durée du test |
0~9999s (préréglable) |
| Diamètre de la table tournante |
Φ600mm |
| Mode de levage de la table tournante |
Réglable manuellement |
| Débit IPX5 |
12.5±0.625 (L/min) |
| Débit IPX6 |
100±5 (L/min) |
| Température IPX9K |
RT. Ou 80±5℃ |
| Pression d'eau IPX9K |
8000-10000Kpa |
| Vitesse de rotation de la table tournante |
4-10r/min (réglable) |
| Puissance de fonctionnement |
380v/50Hz, 15KW |
| Puissance EUT |
220V |
| Protection |
Protection contre les fuites, protection contre le manque d'eau, protection contre les courts-circuits, protection par induction |
