Générateur de transitoires électriques rapides triphasé 5KV avec écran tactile PLC et CDN intégré pour les tests CEM

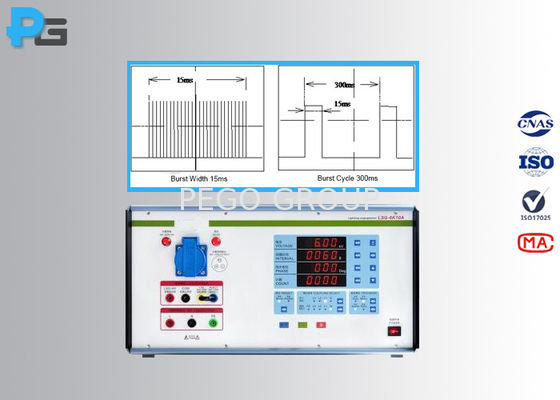

5KV Output Voltage 3 Phase Electrical Fast Transient Generator with PLC Touch Screen and Built-in CDN for EMC Testing
5KV Output Voltage 3 Phase Electrical Fast Transient Generator with PLC Touch Screen and Built-in CDN for EMC Testing

Image Grand :  Générateur de transitoires électriques rapides triphasé 5KV avec écran tactile PLC et CDN intégré pour les tests CEM

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: PEGO
Certification: Third-lab Calibration Certificate
Numéro de modèle: EFT-5K
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Prix: USD5500-USD7000/set
Détails d'emballage: Carton
Délai de livraison: 5000 mètres par semaine
Conditions de paiement: T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Standard: CEI61000-4-4 Tension de sortie: 5KV
NDL: 380V/16A, 380V/30A Garantie: 12 mois
Système de contrôle: Écran tactile CPL Expédition: Par express
Puissance de travail: AC220 ± 10 %, 50/60 Hz, 300 W Dimension: 470 mm (L) × 215 mm (H) × 500 mm (P)

Générateur de Transitoires Électriques Rapides Triphasé - Équipement de Test CEM 5KV avec Écran Tactile PLC
Présentation du produit

Les générateurs de transitoires électriques rapides de la série EFT-5K sont des instruments de précision conçus pour les tests de conformité de compatibilité électromagnétique (CEM) selon la norme IEC61000-4-4. Ces testeurs robustes délivrent des impulsions transitoires rapides jusqu'à 5KV, supportant des fréquences de répétition de 0,1 à 1200kHz, ce qui les rend adaptés à l'évaluation de l'immunité des systèmes de contrôle industriels, des appareils électroménagers, des équipements médicaux, de l'électronique automobile et des composants. Le réseau de couplage et découplage (CDN) intégré triphasé 5 fils avec une capacité de 16A ou 30A assure une simulation précise des perturbations électriques du monde réel dans les systèmes d'alimentation triphasés.

Spécifications techniques
Paramètre Spécification
Modèle EFT-5K16 / EFT-5K30
Tension de sortie en circuit ouvert 0,25-5kV ±5%
Tension de sortie sous charge 50Ω 0,125-2,5kV ±5%
Forme d'onde de l'impulsion 5/50ns (charge 50Ω/1000Ω)
Temps de montée 5ns ±30% (charge 50Ω)
Impédance 50Ω ±20%
Polarité de sortie Négative/Positive
Fréquence de répétition 0,1-1200,0kHz ±10%
Durée du paquet 15ms@2,5/5kHz, 750µs@100kHz, 250µs@300kHz
Période du paquet 100-999ms (réglable)
Réseau de couplage Triphasé 380V/16A ou 30A, 50/60Hz
Condensateur de couplage 33nF ±10%
Alimentation requise 220V AC ±10%, 50/60Hz, 300W
Dimensions 470(L)×215(H)×500(P)mm
Poids Environ 25kg
Avantages clés
Contrôle précis de la forme d'onde

Les résistances non inductives importées de haute puissance garantissent des formes d'onde d'impulsion stables sans déformation, fournissant des signaux de test précis qui répondent aux exigences de la norme IEC61000-4-4. Cette précision est importante car des formes d'onde déformées peuvent entraîner de faux résultats de test, causant soit des refontes de produits inutiles, soit des problèmes de conformité manqués.

Utilisation conviviale

L'interface à écran tactile LCD de 7 pouces offre un contrôle intuitif avec affichage des paramètres en temps réel. Les opérateurs peuvent stocker jusqu'à 1000 configurations de test, permettant un rappel rapide pour les scénarios de test répétés. Le capteur de température-humidité intégré surveille les conditions environnementales pendant les tests.

CDN intégré complet

Le réseau de couplage et découplage intégré triphasé 5 fils élimine le besoin d'équipement de couplage externe. Avec des modes de couplage librement sélectionnables (L1, L2, L3, N, PE), le système s'adapte à diverses configurations de test sans modifications matérielles supplémentaires.

Applications

La série EFT-5K est destinée aux laboratoires d'assurance qualité et aux installations de test CEM évaluant les équipements électroniques pour la conformité réglementaire. Les cas d'utilisation typiques comprennent les tests de pré-conformité pour les contrôleurs d'automatisation industrielle, les tests de certification des appareils électroménagers pour les systèmes de gestion de l'énergie, la validation des dispositifs médicaux pour les équipements de surveillance des patients et l'évaluation de l'immunité des composants automobiles pour les modules de commande de moteur.

Pourquoi ça marche

Le générateur combine une technologie d'impulsion avancée avec des systèmes de contrôle intelligents pour fournir des résultats de test fiables et reproductibles. La fonction d'autodiagnostic surveille en permanence l'état de la haute tension et de la sortie d'impulsion, détectant automatiquement les anomalies pour protéger à la fois l'instrument et l'appareil testé. Avec des options de mode de paquet flexibles (synchrone ou asynchrone) et un réglage d'angle de phase libre de 0 à 360°, les ingénieurs peuvent simuler des scénarios de perturbation précis sans compromettre l'efficacité des tests.

Images du produit
Générateur de transitoires électriques rapides triphasé 5KV avec écran tactile PLC et CDN intégré pour les tests CEM 0 Générateur de transitoires électriques rapides triphasé 5KV avec écran tactile PLC et CDN intégré pour les tests CEM 1
