Générateur EFT IEC61000-4-4 avec sortie 5KV CDN en 3 phases et contrôle à écran tactile PLC

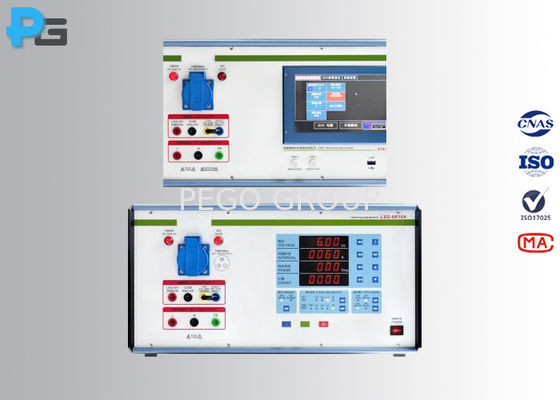

IEC61000-4-4 EFT Generator with 5KV Output 3-Phase CDN and PLC Touch Screen Control
IEC61000-4-4 EFT Generator with 5KV Output 3-Phase CDN and PLC Touch Screen Control

Image Grand :  Générateur EFT IEC61000-4-4 avec sortie 5KV CDN en 3 phases et contrôle à écran tactile PLC

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: PEGO
Certification: Third-lab Calibration Certificate
Numéro de modèle: EFT-5K
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Prix: USD5500-USD7000/set
Détails d'emballage: Carton
Délai de livraison: 5000 mètres par semaine
Conditions de paiement: T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Standard: CEI61000-4-4 Tension de sortie: 5KV
NDL: 380V/16A, 380V/30A Garantie: 12 mois
Système de contrôle: Écran tactile CPL Expédition: Par express
Puissance de travail: AC220 ± 10 %, 50/60 Hz, 300 W Dimension: 470 mm (L) × 215 mm (H) × 500 mm (P)

Système de test de transitoires électriques rapides IEC61000-4-4 - 5KV avec auto-diagnostic
Présentation du produit

Les générateurs de transitoires électriques rapides de la série EFT-5K sont des instruments de précision conçus pour les tests de conformité de compatibilité électromagnétique (CEM) selon la norme IEC61000-4-4. Ces testeurs robustes délivrent des impulsions de rafale transitoires rapides jusqu'à 5KV, supportant des fréquences de répétition de 0,1 à 1200kHz, ce qui les rend adaptés à l'évaluation de l'immunité des systèmes de contrôle industriels, des appareils électroménagers, des équipements médicaux, de l'électronique automobile et des composants.

Le réseau de couplage et découplage (CDN) intégré triphasé 5 fils avec une capacité de 16A ou 30A assure une simulation précise des perturbations électriques du monde réel dans les systèmes d'alimentation triphasés.

Spécifications techniques
Paramètre Spécification
Modèle EFT-5K16 / EFT-5K30
Tension de sortie en circuit ouvert 0,25-5kV ±5%
Tension de sortie sous charge 50Ω 0,125-2,5kV ±5%
Forme d'onde d'impulsion 5/50ns (charge 50Ω/1000Ω)
Temps de montée 5ns ±30% (charge 50Ω)
Impédance 50Ω ±20%
Polarité de sortie Négative/Positive
Fréquence de répétition 0,1-1200,0kHz ±10%
Durée de la rafale 15ms@2,5/5kHz, 750µs@100kHz, 250µs@300kHz
Période de la rafale 100-999ms (réglable)
Réseau de couplage Triphasé 380V/16A ou 30A, 50/60Hz
Condensateur de couplage 33nF ±10%
Alimentation requise AC220±10%, 50/60Hz, 300W
Dimensions 470(L)×215(H)×500(P)mm
Poids Environ 25kg
Avantages clés
Contrôle précis de la forme d'onde

Les résistances non inductives haute puissance importées garantissent des formes d'onde d'impulsion stables sans déformation, fournissant des signaux de test précis qui répondent aux exigences de la norme IEC61000-4-4. Cette précision est importante car des formes d'onde déformées peuvent entraîner de faux résultats de test, causant soit des reconceptions de produits inutiles, soit des problèmes de conformité manqués.

Fonctionnement convivial

L'interface à écran tactile LCD de 7 pouces offre un contrôle intuitif avec affichage des paramètres en temps réel. Les opérateurs peuvent stocker jusqu'à 1000 configurations de test, permettant un rappel rapide pour les scénarios de test répétés. Le capteur de température-humidité intégré surveille les conditions environnementales pendant les tests.

CDN intégré complet

Le réseau de couplage et découplage triphasé 5 fils intégré élimine le besoin d'équipement de couplage externe. Avec des modes de couplage librement sélectionnables (L1, L2, L3, N, PE), le système s'adapte à diverses configurations de test sans modifications matérielles supplémentaires.

Applications

La série EFT-5K est destinée aux laboratoires d'assurance qualité et aux installations de test CEM évaluant les équipements électroniques pour la conformité réglementaire. Les cas d'utilisation typiques comprennent :

  • Tests de pré-conformité pour les contrôleurs d'automatisation industrielle
  • Tests de certification des appareils électroménagers pour les systèmes de gestion de l'énergie
  • Validation des dispositifs médicaux pour les équipements de surveillance des patients
  • Évaluation de l'immunité des composants automobiles pour les modules de commande de moteur
Pourquoi ça marche

Le générateur combine une technologie d'impulsion avancée avec des systèmes de contrôle intelligents pour fournir des résultats de test fiables et reproductibles. La fonction d'auto-diagnostic surveille en permanence l'état de la haute tension et de la sortie d'impulsion, détectant automatiquement les anomalies pour protéger à la fois l'instrument et l'appareil testé.

Avec des options de mode de rafale flexibles (synchrone ou asynchrone) et un réglage libre de l'angle de phase de 0 à 360°, les ingénieurs peuvent simuler des scénarios de perturbation précis sans compromettre l'efficacité des tests.

Images du produit
Générateur EFT IEC61000-4-4 avec sortie 5KV CDN en 3 phases et contrôle à écran tactile PLC 0 Générateur EFT IEC61000-4-4 avec sortie 5KV CDN en 3 phases et contrôle à écran tactile PLC 1
