Générateur EFT conforme IEC61000-4-4 avec sortie 5KV et CDN 3 phases pour tests CEM

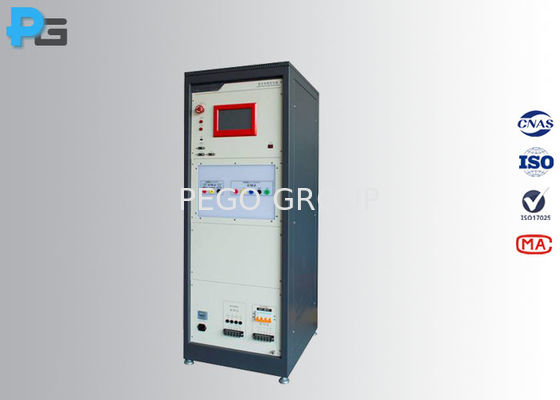

5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing
5KV Output IEC61000-4-4 Compliant EFT Generator with 3-Phase CDN for EMC Testing

Image Grand :  Générateur EFT conforme IEC61000-4-4 avec sortie 5KV et CDN 3 phases pour tests CEM

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: PEGO
Certification: Third-lab Calibration Certificate
Numéro de modèle: EFT-5K
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Prix: USD5500-USD7000/set
Détails d'emballage: Carton
Délai de livraison: 5000 mètres par semaine
Conditions de paiement: T/T, Western Union, MoneyGram
Contact
Description de produit détaillée
Standard: CEI61000-4-4 Tension de sortie: 5KV
NDL: 380V/16A, 380V/30A Garantie: 12 mois
Système de contrôle: Écran tactile CPL Expédition: Par express
Puissance de travail: AC220 ± 10 %, 50/60 Hz, 300 W Dimension: 470 mm (L) × 215 mm (H) × 500 mm (P)

Équipement d'essai EMC de haute performance - Générateur de transition rapide de 5 KV
Vue d'ensemble du produit

Les générateurs électriques à transition rapide de la série EFT-5K sont des instruments de précision conçus pour les essais de conformité en matière de compatibilité électromagnétique (CEM) conformément à la norme IEC61000-4-4.Ces robustes testeurs délivrent des impulsions de rafale transitoires rapides jusqu'à 5KV, supportant des fréquences de répétition de 0,1 à 1200 kHz, les rendant adaptés à l'évaluation de l'immunité des systèmes de contrôle industriels, des appareils ménagers, des équipements médicaux,électronique automobile, et composants.

Le réseau intégré de couplage et de découplage de 5 fils à 3 phases (CDN) avec une capacité de 16 A ou 30 A assure une simulation précise des perturbations électriques réelles dans les systèmes d'alimentation électrique à trois phases.

Spécifications techniques
Paramètre Spécification
Modèle Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Voltage de sortie en circuit ouvert 00,25 à 5 kV ± 5%
50Ω Voltage de sortie de charge 0.125-2.5 kV ± 5%
Forme d'onde d'impulsion 5/50ns (50Ω/1000Ω de charge)
C' est l' heure de la montée 5ns ± 30% (50Ω de charge)
Impédance 50Ω ± 20%
Polarité de sortie Négatif/positif
Fréquence de répétition 0.1-1200,0 kHz ± 10%
Durée de l'explosion Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées.
Période de rupture 100 à 999 ms (réglable)
Réseau de couplage Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande numérique.
Condensateur de couplage 33nF ± 10%
Besoins en énergie AC220 ± 10%, 50/60 Hz, 300 W
Les dimensions Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil.
Le poids Environ 25 kg.
Les principaux avantages
Contrôle précis de la forme d'onde

Les résistances non inductives à haute puissance importées assurent des formes d'onde d'impulsion stables sans déformation, fournissant des signaux d'essai précis qui répondent aux exigences de la norme IEC61000-4-4.Cette précision est importante, car des ondes déformées peuvent donner de faux résultats., ce qui entraîne soit des remaniements inutiles des produits, soit des problèmes de conformité manqués.

Fonctionnement convivial

L'interface LCD tactile de 7 pouces offre un contrôle intuitif avec affichage en temps réel des paramètres.permettant un rappel rapide pour des scénarios d'essai répétésLe capteur de température et d'humidité intégré surveille les conditions environnementales pendant les essais.

CDN intégré complet

Le réseau intégré de couplage et de découplage à 5 fils en 3 phases élimine le besoin d'un équipement d'accouplement externe.le système s'adapte à différentes configurations d'essai sans modifications matérielles supplémentaires.

Applications

La série EFT-5K sert les laboratoires d'assurance qualité et les installations d'essai EMC évaluant les équipements électroniques pour la conformité réglementaire.

  • Épreuves préalables de conformité pour les contrôleurs d'automatisation industrielle
  • Épreuves de certification des appareils ménagers pour les systèmes de gestion de l'énergie
  • Validation des dispositifs médicaux pour les équipements de surveillance des patients
  • Évaluation de l'immunité des composants automobiles pour les modules de commande du moteur
Pourquoi cela fonctionne

Le générateur combine une technologie d'impulsion avancée avec des systèmes de contrôle intelligents pour fournir des résultats de test fiables et répétables.La fonction d'auto-diagnostic surveille en continu l'état de sortie de haute tension et d'impulsion, détectant automatiquement les anomalies pour protéger à la fois l'instrument et le dispositif soumis à l'essai.

Grâce à des options de mode d'éclatement flexibles (synchrone ou asynchrone) et à un angle de phase libre de 0 à 360°, les ingénieurs peuvent simuler des scénarios de perturbation précis sans compromettre l'efficacité des essais.

Images du produit
Générateur EFT conforme IEC61000-4-4 avec sortie 5KV et CDN 3 phases pour tests CEM 0 Générateur EFT conforme IEC61000-4-4 avec sortie 5KV et CDN 3 phases pour tests CEM 1
