Équipement d'essai à l'épreuve des jets d'eau IEC 60529 pour les essais IPX5 et IPX6
1. Introduction
Équipement d'essai à l'épreuve de l'étanchéité à l'eau des buses à jet IPX5 et IPX6 conçu conformément à la clause 14 de la norme IEC 60529.2.5 et 14.2.6Le test imperméable à l'eau simule l'état des jets d'eau et des jets d'eau puissants, qui est principalement appliqué aux produits électroniques, luminaires,composants électriquesL'essai d'étanchéité peut aider à évaluer les performances des produits et fournir la base de la conception, de l'amélioration et de l'inspection.

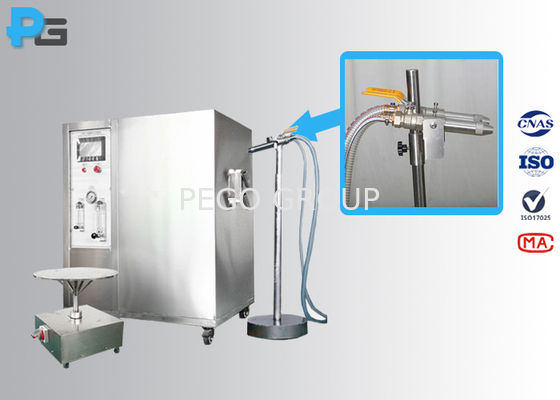

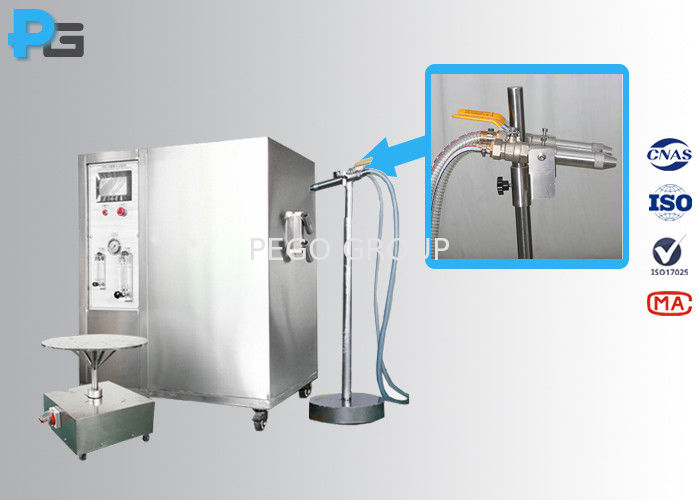

Il s'agit d'un équipement de type ouvert, qui n'a pas de limite de taille et de poids pour le dispositif testé.5 mm) et porteuse de buseUn réservoir d'eau de 550 litres est installé dans la boîte de commande.

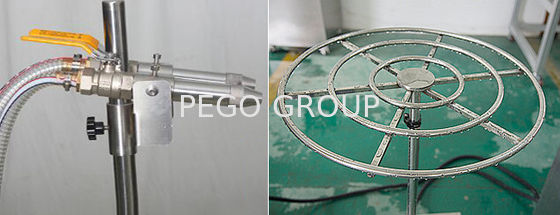

Une buse de tuyau à jet avec un diamètre interne de 6,3 mm est destinée aux essais à l'épreuve des jets IPX5, le débit d'eau est de 12,5 L/min et le temps d'essai est de 1 min/m2La distance de test est de 2,5 à 3 m.
Une buse de tuyau à jet avec un diamètre interne de 12,5 mm est destinée à un test à l'épreuve des jets IPX6, le débit d'eau est de 100 L/min et le temps d'essai est de 1 min/m2La distance d'essai est de 2,5 à 3 m.
2. Spécification
| Modèle |
Pour les appareils électroniques |
| Système de commande |
Écran tactile de 7 pouces+Panasonic PLC |
| Taille extérieure |
Les mesures suivantes doivent être appliquées:
600 mm*600 mm*800 mm (L*W*H, tourne-disque)
|
| réservoir d'eau |
550L, 800*600*1145 (mm), en acier inoxydable SUS304 |
| Diamètre d'ouverture de la buse IPX5 |
6.3 mm |
| Diamètre d'ouverture de la buse IPX6 |
12.5 mm |
| Taux de délivrance pour IPX5 (L/min) |
12.5 ± 0.625 |
| Taux de délivrance pour IPX6 (L/min) |
100 ± 5 |
| Pression de l'eau (Mpa) |
Conformément aux exigences standard |
| Contrôle du débitmètre |
Contrôle manuel |
| Distance par rapport au spécimen |
2.5 à 3 m (commande manuelle) |
| Façon fixe de la buse |
Appareils à main |
| Diamètre du plateau tournant |
Φ600 mm |
| Puissance du tourne-disque |
Pour les appareils électroniques |
| Matériel |
SUS304 en acier inoxydable |
| Protéger |
Fuite électrique, hydropénie, court-circuit |
| Puissance de travail |
AC 380V/ 50Hz, 3KW (3 fils de phase 4 + fil de terre de protection) |
| Conditions de travail |
5°C à 35°C (température), ≤ 85% (R.H.), 86 kPa à 106 kPa (pression) |
| Source d'eau |
1) L'utilisateur doit configurer une source d'eau pour l'équipement sur le site d'installation, avec une pression d'eau d'au moins 0,2 MPa, et installer un robinet de 4/8 pouces.
2) Le robinet ne doit pas être situé à plus de 2 mètres de l'équipement
|
| Exigences relatives au site |
Le sol est plat, le drainage est sans obstruction, le sol et les murs sont imperméables, et le drain de sol ou fossé de drainage est fixé |
| Exigence de commutateur de puissance |
1) L'utilisateur est tenu de configurer l'interrupteur de protection contre les fuites d'air de la capacité correspondante pour l'équipement sur le site d'installation,et cet interrupteur doit être indépendant pour l'utilisation de l'équipement
2) Il est interdit d'utiliser des interrupteurs à couteaux ou des prises électriques
3) L'interrupteur de protection contre les fuites ne doit pas être situé à plus de 2 mètres de l'équipement
|
3Questions fréquemment posées
1) Pouvons-nous personnaliser la capacité de charge de la plaque tournante?
Pego: Oui, le tourne-disque ordinaire peut supporter les échantillons avec un poids inférieur à 50 kg, mais nous soutenons le service personnalisé.
3) Quel type d'eau peut être utilisé?
Pego: eau douce, cependant, l'eau d'essai peut être différente en fonction des normes du produit et des objectifs d'essai..Mais dans la pratique, l'eau du robinet est utilisée au maximum, l'équipement configure 2 filtres à eau.
4) L'eau peut-elle être recyclée?
Non, il s'agit d'un équipement de type ouvert, l'eau ne peut pas être recyclée, mais nous avons le matériel de type chambre en option.
6) Veuillez fournir le service d'installation sur place.
Pego: En fait, l'équipement n'aura pas besoin d'un service d'installation sur place. L'équipement sera expédié presque dans son ensemble, l'utilisateur n'a qu'à faire une simple connexion par câblage lors de la réception des marchandises.
7) Quelle est la période de garantie? et comment pouvons-nous obtenir le service après-vente?
Pego: La période de garantie est de 12 mois à compter de la réception des marchandises par l'utilisateur. 95% des problèmes après-vente peuvent être résolus par notre équipe d'ingénieurs par le biais de services à distance.Les clients recevront une réponse dans les 24 heures suivant la déclaration du problème.D'après notre expérience, la plupart des problèmes peuvent être éliminés avec les conseils de notre ingénieur, seule une petite partie des problèmes sont causés par une défaillance des pièces,C'est parce que nous utilisons les composants de marqueSi les pièces sont endommagées, nous enverrons une nouvelle pour les remplacer, les nouvelles pièces seront chargées gratuitement pendant la période de garantie.Et aussi notre équipe eigneer vous apprendra à remplacer les pièces endommagées.
